ما هو معيار النظافة التقنية ISO 16232؟

ملخص

في العصر الحديث صناعة السيارات و صناعات المعدات المتطورة, النظافة التقنية أصبح التلوث بجزيئات متبقية مؤشرًا بالغ الأهمية للجودة، إذ يؤثر على أداء المكونات وموثوقيتها وعمرها الافتراضي. ومع التطور المستمر لأنظمة الحقن المباشر للوقود عالية الضغط، والمكونات الهيدروليكية الدقيقة، وأنظمة بطاريات ومحركات وأنظمة التحكم الإلكترونية لمركبات الطاقة الجديدة، نحو مزيد من التكامل والدقة، فإن التلوث بجزيئات متبقية تتراوح أحجامها من الميكرون إلى أقل من المليمتر قد يؤدي إلى التصاق المكونات، أو تآكلها غير الطبيعي، أو تسربها، أو حدوث دوائر قصر كهربائية، أو حتى تعطل النظام.

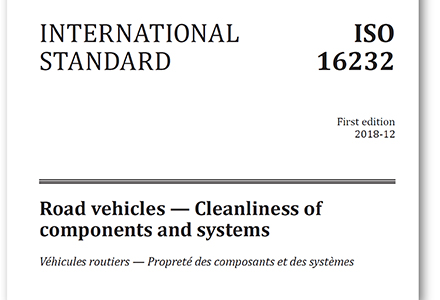

ISO 16232 "المركبات البرية - نظافة المكونات والأنظمة"هو معيار دولي مهم يُستخدم في صناعة السيارات من أجل النظافة التقنية التقييم. يوفر إطارًا معياريًا للكشف عن الجسيمات المتبقية في مكونات وأنظمة السياراتمن خلال الاستخلاص المتحكم فيه، والترشيح، وتحليل الجسيمات، والإبلاغ عن النتائج الموحدة، يمكن للمصنعين تحديد مستويات التلوث، وتحديد مصادر التلوث، وتحسين عمليات التنظيف، ووضع متطلبات النظافة في جميع أنحاء سلسلة التوريد.

تتناول هذه المقالة تطور معيار ISO 16232:2018، وهو المعيار الرئيسي إجراءات اختبار النظافة, استخلاص الجسيمات و أساليب التحليليُعنى هذا البحث بتقييم نتائج النظافة وتطبيقاتها في صناعات السيارات، ومركبات الطاقة الجديدة، والهيدروليكا، والتصنيع الدقيق. كما يُساعد المصنّعين ومختبرات الاختبار وموردي المكونات على فهم المتطلبات الأساسية بشكل أفضل. اختبار النظافة التقنية.

1. تطوير معيار ISO 16232 ومقارنته بالمعايير ذات الصلة

1.1 من ISO 16232:2007 هيكل متعدد الأجزاء إلى ISO 16232:2018

اعتمدت المواصفة القياسية الدولية ISO 16232:2007 الأصلية هيكلاً متعدد الأجزاء يتكون من الجزء 1 إلى الجزء 10. وقد غطت هذه الأجزاء بشكل منفصل المصطلحات، وطرق الاستخلاص، وإجراءات الترشيح، وتحليل الجسيمات، والإبلاغ عن النتائج المتعلقة بـ اختبار نظافة المكونات.

أتاح هذا الهيكل المنفصل وصف كل إجراء اختبار بالتفصيل. مع ذلك، في التطبيقات العملية، كان المستخدمون يحتاجون غالبًا إلى الرجوع إلى أجزاء متعددة في آن واحد، مما زاد من التعقيد عندما وضعت المختبرات إجراءات اختبار كاملة أو عندما طورت الشركات مواصفات داخلية للنظافة.

أعادت المواصفة القياسية ISO 16232:2018 تنظيم ودمج نظام المعايير الأصلي. ويضع الإصدار الجديد التعريفات، ومعالجة العينات، واستخلاص الملوثات، وجمع الجسيمات، وطرق التحليل، والتعبير عن النتائج ضمن إطار تقني أكثر تماسكاً.

لم يكن التعديل مجرد دمج للأجزاء العشرة السابقة، بل أعاد تنظيم منطق الاختبار والمتطلبات التقنية لتلبية احتياجات تقييم نظافة مكونات السيارات الحديثة بشكل أفضل.

من منظور الاختبار العملي، يركز معيار ISO 16232:2018 على سؤال أساسي واحد:

كيف يمكن استخلاص الملوثات المتبقية التمثيلية بشكل فعال من أحد المكونات دون تغيير حالته الأصلية، وكيف يمكن تقييم هذه الملوثات كمياً باستخدام أساليب التحليل القابلة للتكرار؟

لذلك، اختبار النظافة التقنية إنها ليست مجرد "غسل مكون وحساب الجسيمات". إنها عملية تقييم كاملة تتضمن التحقق من صحة طريقة الاستخلاص، وجمع الملوثات، وتحليل الجسيمات، وتقييم البيانات، ومراقبة الجودة.

1.2 العلاقة بين معيار ISO 16232 ومعيار VDA 19.1

في صناعة السيارات، تعتبر المواصفات ISO 16232 و VDA 19.1، التي نشرتها الرابطة الألمانية لصناعة السيارات (VDA)، من المواصفات المرجعية الشائعة لإدارة النظافة التقنية.

يشترك المعياران في مبادئ مماثلة فيما يتعلق بما يلي:

· تقييم النظافة الفنية؛

· استخلاص الجسيمات؛

· تحليل الملوثات؛

· تقييم حجم الجسيمات؛

· الإبلاغ عن نتائج النظافة.

لذلك، تتم مناقشتهما معًا بشكل متكرر في سلاسل توريد السيارات.

ومع ذلك، فإن معيار ISO 16232 ومعيار VDA 19.1 ليسا معيارين متطابقين.

ينتمي معيار ISO 16232 إلى نظام المعايير الدولية، بينما يُعدّ معيار VDA 19.1 دليلاً إرشادياً صناعياً وضعته جمعية صناعة السيارات الألمانية. وقد توجد اختلافات في أساليب الاختبار المحددة، ومتطلبات المعدات، وإجراءات التحقق، وتفاصيل التطبيقات الهندسية.

لذلك، ليس من الصحيح أن نفترض ببساطة ما يلي:

"الامتثال لمعيار ISO 16232 يعني تلقائياً الامتثال لمعيار VDA 19.1."

في المشاريع العملية، عادةً ما يحدد مصنعو المعدات الأصلية للسيارات أو العملاء المعايير المطلوبة وشروط الاختبار من خلال الرسومات أو الاتفاقيات الفنية أو مواصفات النظافة أو متطلبات الفحص.

عند وضع عملية اختبار النظافة، يجب على المختبرات والموردين أولاً تحديد المعيار المطبق ومعايير الاختبار وفقًا لمتطلبات العميل.

2. عملية اختبار النظافة الفنية الأساسية وفقًا للمعيار ISO 16232:2018

يمكن فهم اختبار النظافة التقنية وفقًا لمعيار ISO 16232 من خلال ثلاث مراحل تقنية رئيسية:

استخلاص الجسيمات → تحليل الجسيمات → التعبير عن النتيجة

في إجراءات المختبر الفعلية، تقع عمليات الترشيح وجمع الجسيمات بين الاستخلاص والتحليل وتلعب دورًا أساسيًا في ضمان دقة نتائج الاختبار.

إن الهدف من العملية بأكملها ليس مجرد الحصول على "عدد الجسيمات"، ولكن إقامة علاقة تمثيلية بين الملوثات الموجودة على أحد المكونات والبيانات التحليلية النهائية.

لذلك، تؤثر العوامل التالية بشكل مباشر على نتيجة النظافة النهائية:

· فعالية طريقة الاستخلاص؛

· التحكم في تلوث الفراغات؛

· استقرار إجراءات الترشيح؛

· التحقق من صحة نظام تحليل الجسيمات.

2. عملية اختبار النظافة الفنية وفقًا للمعيار ISO 16232:2018

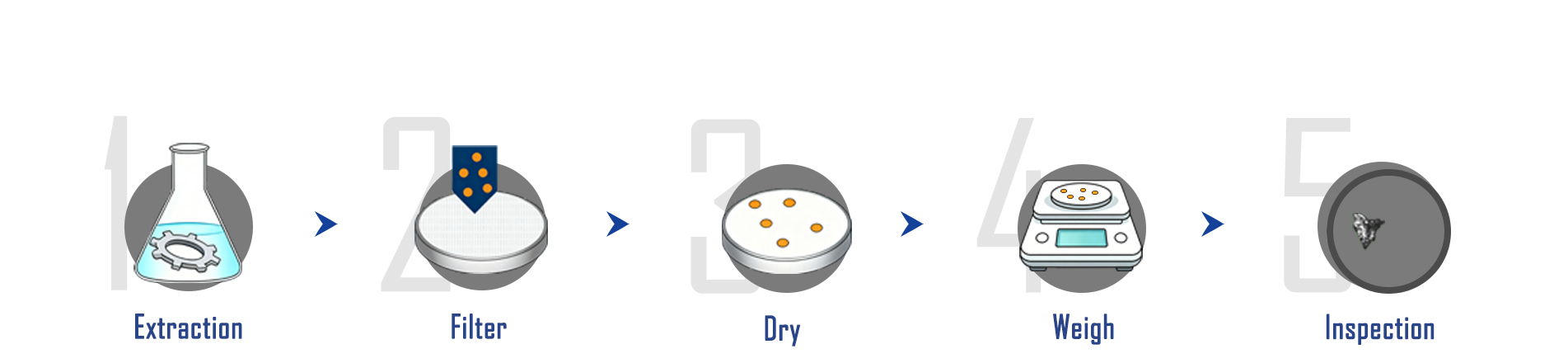

يتضمن اختبار النظافة التقنية وفقًا لمعيار ISO 16232 بشكل أساسي أربع خطوات رئيسية:

استخلاص الجسيمات ← الترشيح ← تحليل الجسيمات ← إعداد التقارير بالنتائج

إن الهدف ليس مجرد عد الجسيمات، بل الحصول على بيانات تلوث تمثيلية من المكونات من خلال عملية اختبار مضبوطة وقابلة للتكرار.

تعتمد دقة نتائج النظافة على عدة عوامل، منها:

· اختيار طريقة الاستخلاص؛

· مكافحة التلوث أثناء الاختبار؛

· إجراء الترشيح؛

· طريقة تحليل الجسيمات.

2.1 طرق استخلاص الجسيمات

يُعد استخلاص الجسيمات الخطوة الأولى وإحدى أهم الخطوات في اختبار ISO 16232. والغرض منه هو إزالة الملوثات المتحركة من أسطح المكونات والتجاويف الداخلية والقنوات، وجمعها على غشاء ترشيح لتحليلها.

ينبغي اختيار طريقة الاستخلاص وفقًا لبنية المكون وخصائص المادة وموقع التلوث ومتطلبات العميل.

تشمل طرق الاستخلاص الشائعة ما يلي:

الشطف بالضغط

تستخدم عملية الشطف بالضغط ضغطًا وتدفقًا سائلًا متحكمًا فيهما لإزالة الجزيئات من أسطح المكونات أو الممرات الداخلية.

يُستخدم عادةً في:

· المكونات الهيدروليكية؛

· أجسام الصمامات؛

· أغلفة المضخات؛

· خطوط الأنابيب؛

· قطع غيار السيارات ذات القنوات الداخلية.

يجب التحكم في الضغط ومعدل التدفق ووقت الشطف واتجاهه لضمان الحصول على نتائج قابلة للتكرار.

الاستخلاص بالموجات فوق الصوتية

تستخدم عملية الاستخلاص بالموجات فوق الصوتية تأثيرات التجويف لتحسين كفاءة إزالة الجسيمات وهي مناسبة للمكونات الصغيرة أو المعقدة حيث يصعب إزالة الملوثات بالطرق التقليدية.

مع ذلك، قد تؤدي الطاقة فوق الصوتية المفرطة إلى تلف الأسطح أو الطلاءات وإدخال جزيئات إضافية. لذا، ينبغي التحقق من صحة معايير الموجات فوق الصوتية وفقًا لخصائص المكونات.

التنظيف الداخلي وسحب الهواء

بالنسبة للمكونات ذات الهياكل الداخلية المعقدة، مثل أجزاء التحكم في السوائل وخطوط الأنابيب، يمكن أن يساعد التنظيف الداخلي أو استخراج الدوران في إزالة الملوثات المخفية داخل القنوات.

بالنسبة للمكونات غير المناسبة للتنظيف بالسوائل، مثل بعض التجميعات الإلكترونية أو المكونات الجافة، يمكن استخدام استخراج الهواء المتحكم فيه لجمع الجزيئات المنبعثة.

2.2 التحقق من صحة الاستخلاص والتحكم في التلوث

قبل إجراء الاختبارات الروتينية، يجب التحقق من صحة طريقة الاستخلاص للتأكد من قدرتها على إزالة الملوثات القابلة للإزالة بشكل فعال دون توليد جزيئات اصطناعية.

تُعدّ اختبارات التحلل إحدى طرق التحقق الشائعة، حيث يتم استخلاص المكون نفسه عدة مرات. وعندما تتناقص كمية التلوث المستخلص تدريجياً وتصل إلى مستوى ثابت، يمكن اعتبار ظروف الاستخلاص مناسبة.

فضلاً عن ذلك، التحكم في قيمة الفراغ يُعدّ هذا الأمر ضروريًا في اختبارات النظافة التقنية. قد يأتي التلوث الخلفي من:

· بيئة المختبر؛

· سوائل التنظيف؛

· أغشية الترشيح؛

· معدات؛

· حاويات؛

· معالجة المشغل.

يضمن التحكم في تلوث العينة الفارغة أن تمثل نتيجة النظافة النهائية المكون نفسه وليس عملية الاختبار.

3. طرق تحليل الجسيمات في المواصفة القياسية الدولية ISO 16232

بعد الاستخلاص، يتم ترشيح السائل الملوث وجمع الجزيئات على غشاء ترشيح. ويمكن بعد ذلك اختيار طرق تحليل مختلفة وفقًا لمتطلبات النظافة.

3.1 التحليل الوزني

يقيس التحليل الوزني الكتلة الإجمالية للملوثات التي تم جمعها عن طريق مقارنة فرق الوزن لغشاء المرشح قبل وبعد الترشيح.

تشمل النتائج النموذجية ما يلي:

· ملغ/مكون؛

· ملغم/1000 سم²

توفر هذه الطريقة مستوى التلوث الإجمالي ولكنها لا تستطيع تحديد حجم الجسيمات الفردية أو كميتها أو شكلها.

3.2 التحليل المجهري الآلي

يُستخدم المجهر الضوئي الآلي على نطاق واسع لتحليل الجسيمات بالتفصيل.

يستطيع النظام تحديد ما يلي:

· عدد الجسيمات؛

· حجم الجسيمات؛

· مورفولوجيا الجسيمات؛

· توزيع الجسيمات؛

· الخصائص الانعكاسية.

يُستخدم قياس القطر الأقصى لـ Feret بشكل شائع لتقييم حجم الجسيمات وتحديد الجسيمات الحرجة التي قد تسبب الانسداد أو التآكل أو المشاكل الوظيفية.

يمكن أيضاً تصنيف الجسيمات وفقاً للخصائص البصرية، مثل:

· الجسيمات العاكسة؛

· جسيمات غير عاكسة؛

· الألياف.

تجدر الإشارة إلى أن التصنيف البصري لا يعكس بالضرورة التركيب المادي الفعلي. بالنسبة للجسيمات الحرجة، قد يلزم إجراء تحليل إضافي.

3.3 تحليل SEM/EDX لتحديد الجسيمات

عند اكتشاف جسيمات غير طبيعية أو حرجة، يمكن استخدام تحليل SEM/EDX لمزيد من التحقيق.

يوفر المجهر الإلكتروني الماسح معلومات مفصلة عن شكل الجسيمات، بينما يحدد مطياف تشتت الطاقة للأشعة السينية التركيب العنصري، مما يساعد في تحديد مصادر التلوث المحتملة.

على سبيل المثال:

· قد تشير جزيئات الحديد إلى عمليات تشكيل الفولاذ أو تآكله؛

· قد تأتي جزيئات الألومنيوم من عمليات تصنيع سبائك الألومنيوم؛

· قد ترتبط جزيئات النحاس بمكونات أو معدات نحاسية.

SEM/EDX يساعد المصنعين على تتبع مصادر التلوث وتحسين عمليات التصنيع، ولكنه ليس بديلاً عن إجراء اختبار النظافة الكامل ISO 16232.

التعليمات

س1: ما الذي يختبره معيار ISO 16232 بشكل أساسي؟

تُستخدم المواصفة القياسية ISO 16232 بشكل أساسي لتقييم النظافة التقنية لمكونات وأنظمة المركبات على الطرق. وتستخدم هذه المواصفة أساليب استخلاص مضبوطة لإزالة الملوثات المتحركة من المكونات، وتحلل الجسيمات المجمعة بناءً على كميتها وحجمها وكتلتها وخصائصها الأخرى.

س2: لماذا يُعد التحقق من صحة طريقة الاستخلاص مطلوبًا في اختبار النظافة وفقًا لمعيار ISO 16232؟

نظراً لاختلاف هياكل ومواد المكونات المختلفة، فقد لا تكون طريقة الاستخلاص نفسها مناسبة لجميع المنتجات.

إذا كانت شدة الاستخلاص غير كافية، فقد لا تتم إزالة الملوثات المهمة من المكون بشكل فعال. أما إذا كانت شدة الاستخلاص مفرطة، فقد تتسبب في توليد جزيئات غير طبيعية من ركيزة المكون أو طبقة الطلاء أو الغلاف.

لذلك، يجب التحقق من صحة شروط الاستخلاص من خلال طرق مثل اختبار التحلل، ولا ينبغي تطبيقها على اختبارات النظافة الروتينية إلا بعد التأكد من استقرار الطريقة وقابليتها للتكرار.
