ما هي آلية العمل الرئيسية لاختبارات النظافة التقنية؟

ما هي آلية العمل الرئيسية لاختبارات النظافة التقنية؟

في التصنيع الدقيق الحديث - الذي يمتد أنظمة توليد الطاقة للسيارات الكهربائية, محركات الاحتراق الداخلي وناقلات الحركة, أنظمة التبريد السائل لمراكز البيانات, الهيدروليكا الفضائية، و معدات أشباه الموصلات المتقدمةأصبحت الملوثات الجسيمية المجهرية على أسطح المكونات عاملاً حاسماً يؤثر على عمر المنتج وموثوقيته وسلامته بشكل عام. اختبار النظافة الفنية يشكل حاجزًا أساسيًا لمراقبة الجودة في قطاعات التصنيع الراقية هذه.

كيف يكون المعيار صارمًا اختبار النظافة الفنية ما هي تطبيقاته الصناعية الرئيسية؟ فيما يلي تحليل شامل.

1. ما هي العملية الأساسية لاختبار النظافة التقنية؟

وفقًا للمعايير الدولية الرائدة مثل VDA 19.1 و ISO 16232، معيار اختبارات النظافة تشمل خمس خطوات أساسية، بدءًا من التحضير البيئي واستخراج الجسيمات وصولاً إلى التحليل البصري:

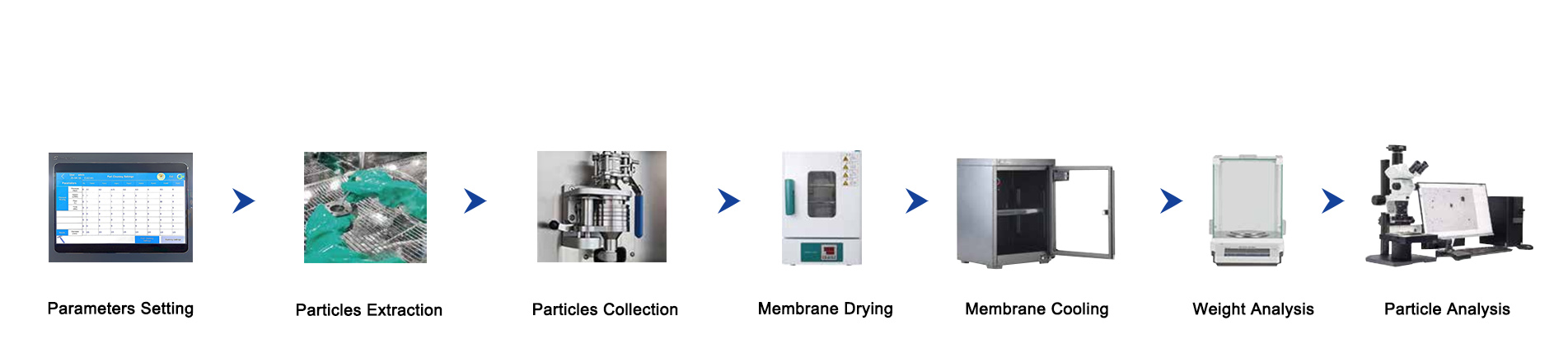

[الخطوة 1: التحضير واختبار القيمة الفارغة] ➔ [الخطوة الثانية: استخلاص الجسيمات] ➔ [الخطوة 3: الترشيح الغشائي بالتفريغ] ➔ [الخطوة الرابعة: التجفيف والتحليل الوزني] ➔ [الخطوة 5: التحليل المجهري الآلي]

الخطوة 1: التحضير البيئي واختبار القيمة الفارغة

مكافحة التلوث الخلفي: اختبار النظافة يجب إجراؤها في بيئة نظيفة معزولة (مثل حاوية مجهزة بترشيح تدفق الهواء الصفائحي من الفئة ISO 5 / الفئة 6) للقضاء على تداخل الغبار المحمول جواً الخارجي.

التحقق من صحة القيم الفارغةقبل اختبار الأجزاء الفعلية، يتم تشغيل دورة استخلاص وترشيح كاملة بدون أي مكون. يضمن ذلك بقاء مستوى التلوث الأساسي (القيمة المرجعية) للنظام منخفضًا للغاية (على سبيل المثال، فرق الكتلة ≤ 0.2 ملغ)، مما يمنع قراءات الجسيمات الخاطئة التي قد يُدخلها الجهاز.

الخطوة الثانية: استخلاص الجسيمات

اعتمادًا على الخصائص الهيكلية للمكون، يتم استخدام طرق فيزيائية مناسبة لفصل الجزيئات السطحية والداخلية ونقلها إلى سائل تنظيف (مثل المذيبات الهيدروكربونية المخصصة):

بخاخ التنظيف الذاتي رباعي الجدران: تعمل فوهات الرش العريضة متعددة الزوايا الموجودة في الجزء العلوي من حوض غسيل الضغط على تنظيف الجدران الداخلية تلقائيًا، مما يضمن ظروفًا مثالية للخلفية قبل الاختبار.

استخلاص بالضغط / التدفقتقوم فوهات الرش المضغوطة برش المذيب بضغوط أو معدلات تدفق مضبوطة وبزوايا محددة. ويمكن ضبط معايير الغسيل (الضغط وفقًا للمعايير الوطنية أو معدل التدفق وفقًا للمعايير الأوروبية) حسب الحجم أو المؤقت وفقًا لمواصفات كل مكون.

الاستخلاص الآلي بالموجات فوق الصوتيةيُحدث التكهف بالموجات فوق الصوتية ضغوطًا عالية موضعية ونفاثات دقيقة داخل السائل، مما يُعطّل التصاق الجسيمات غير القابلة للذوبان على الأسطح ذات الأشكال الهندسية المعقدة. وهذا يوفر فصلًا متجانسًا للغاية للجسيمات ويعزز أتمتة الاختبارات.

الخطوة 3: الترشيح الغشائي بالتفريغ

مجموعة الجسيمات المتزامنة: يمر المذيب الذي يحتوي على الجسيمات المستخلصة عبر نظام ترشيح فراغي متصل بالإنترنت، حيث يتم التقاط الملوثات على غشاء ترشيح مخصص بأحجام مسام محددة (على سبيل المثال، 5 ميكرومتر أو 15 ميكرومتر).

الترشيح الجزئي متعدد المراحل: بالنسبة لمتطلبات الاختبار الصارمة، تقوم حوامل الأغشية متعددة الطبقات ذات أحجام المسام المتنوعة بفرز الجزيئات مسبقًا والتقاطها عبر نطاقات أحجام متميزة.

الخطوة الرابعة: التجفيف والتحليل الوزني

التجفيف وإزالة المذيباتيتم وضع غشاء الترشيح المحمل بالجسيمات في فرن تجفيف ذي درجة حرارة ثابتة لتبخير المذيب والرطوبة المتبقية.

قياس الكتلة بدقة: باستخدام ميزان تحليلي (بدقة 0.01 ملغ أو 0.001 ملغ)، يتم قياس فرق الكتلة لغشاء الترشيح قبل وبعد الترشيح لحساب المستوى الوزني الكلي (ملغ) للملوثات.

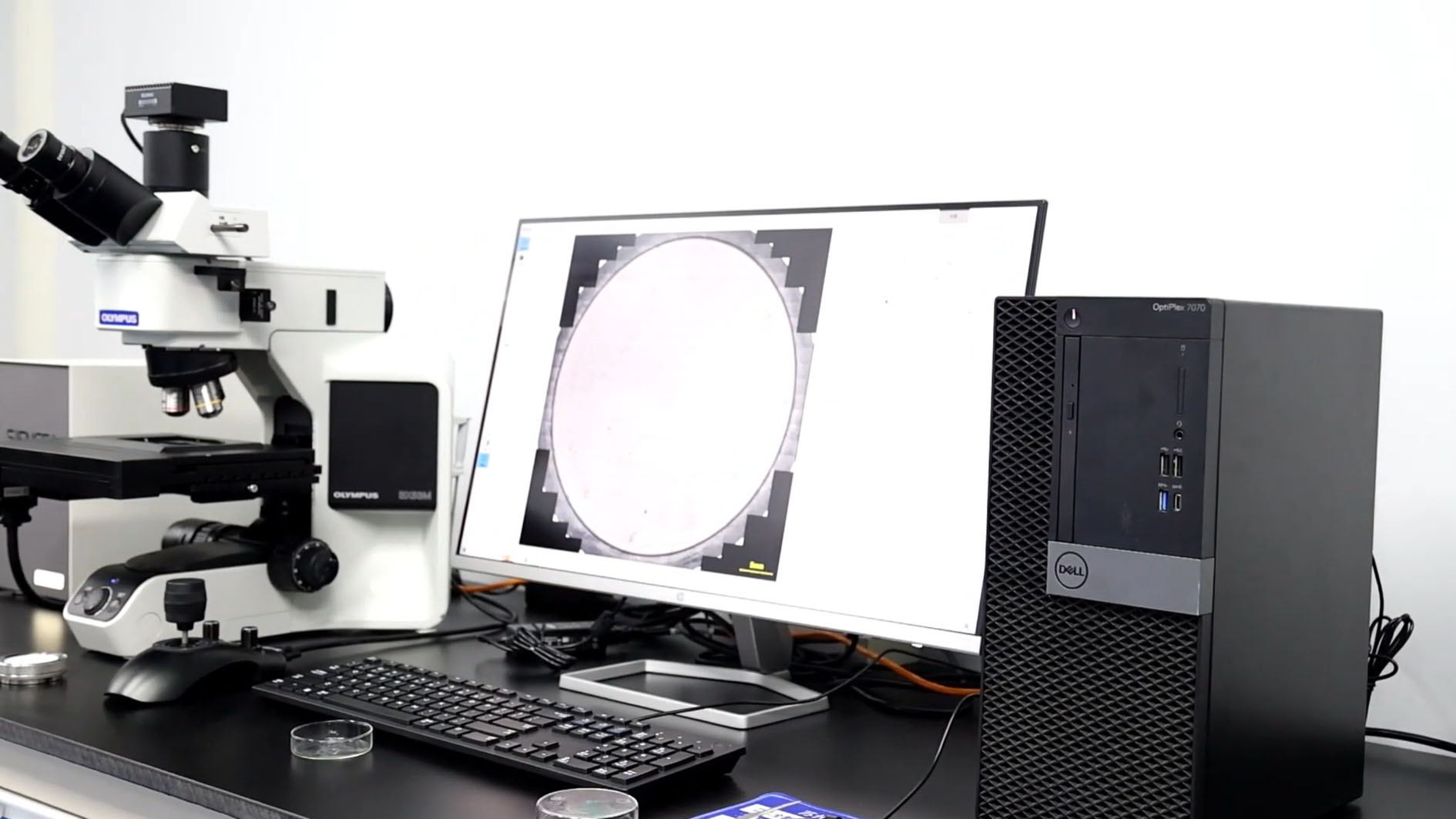

الخطوة 5: نظام التحليل المجهري الآلي

المسح الضوئي للغشاء الكامليتم نقل غشاء الترشيح المجفف إلى مجهر آلي لفحص النظافة. تقوم مراحل X/Y الآلية عالية الدقة ووحدات التركيز التلقائي للمحور Z بتنفيذ عملية دمج سلسة ومسح كامل للسطح.

تصنيف الجسيمات بالذكاء الاصطناعي (المعدني مقابل غير المعدني مقابل الألياف): باستخدام تقنية الاستقطاب البصري، يميز النظام بين الجسيمات المعدنية العاكسة، والجسيمات غير المعدنية غير العاكسة، والألياف المرنة في مسح واحد، مما يمنع سوء التقدير البشري.

مخرجات رمز المقاسات والنظافة: يقوم النظام بقياس أبعاد الجسيمات (أطول وأقصر الأقطار)، ويحصي الجسيمات عبر فئات الحجم القياسية (على سبيل المثال، فئات الحجم من B إلى K)، ويقوم تلقائيًا بإنشاء رموز النظافة القياسية (على سبيل المثال، F00، G12) وتقارير الامتثال وفقًا لـ VDA 19.1 / ISO 16232.

2. أين يتم تطبيق اختبار النظافة التقنية؟

مع تقلص هوامش التسامح في الهندسة الحديثة، اختبار النظافة أصبح مطلباً أساسياً في العديد من الصناعات الرئيسية:

1. هندسة المركبات الكهربائية وأنظمة نقل الحركة

أنظمة المركبات الكهربائية "ثلاثية الكهرباء" (البطارية، المحرك، وحدة التحكم الإلكترونية): يمنع الرقائق المعدنية الموصلة من التسبب في حدوث ماس كهربائي في حزم البطاريات ويحمي محامل تروس المحرك الإلكتروني من التآكل المبكر.

المحركات وناقلات الحركةضروري لكتل ​​المحرك، وعمود المرفق، وعمود الكامات، وألواح الصمامات لمنع خدش الأسطوانات أو تعطل الصمامات الهيدروليكية.

2. مراكز البيانات وأنظمة التبريد السائل عالية الطاقة

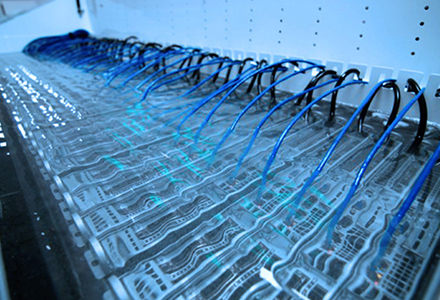

ألواح التبريد، وصلات الفصل السريع، والأنابيبتتميز حلقات التبريد السائل في رفوف خوادم الذكاء الاصطناعي ووحدات تخزين الطاقة والمركبات الكهربائية بقنوات دقيقة ذات فجوات ضيقة للغاية. يمكن أن تتسبب النتوءات المعدنية الداخلية أو الحطام أو جزيئات المطاط بسهولة في انسداد هذه القنوات الدقيقة، أو إتلاف مراوح المضخات، أو إتلاف موانع التسرب سريعة الفصل، مما يؤدي إلى انخفاض الأداء الحراري أو تسرب السوائل الخطرة.

3. أنظمة الهيدروليكا الدقيقة والطاقة السائلة

الصمامات والمضخات الهيدروليكية: يمكن أن تتسبب الجسيمات الصلبة متناهية الصغر في الخلوصات الهيدروليكية الضيقة في انحشار بكرة الصمام، وتآكل المضخة الشديد، وتسرب السوائل.

أنظمة حقن الوقود: الفتحات الدقيقة في حاقنات السكك الحديدية المشتركة عالية الضغط حساسة للغاية؛ حتى الجسيمات الضئيلة يمكن أن تشوه أنماط الرش أو تسد الفوهات.

4. أنظمة الطيران والفضاء والسكك الحديدية

تتطلب أنظمة التحكم الهيدروليكية في الطيران، وأنظمة الكبح، وعلب التروس شديدة التحمل، موثوقية لا هوادة فيها وجودة خالية من العيوب. ويُعدّ التحقق من النظافة شرطًا أساسيًا قبل التسليم النهائي.

5. الأجهزة الطبية وأشباه الموصلات

غرسات العظام والأدوات الجراحيةتمنع الحدود الصارمة للجسيمات حدوث استجابات مناعية ضارة أو التهاب الأنسجة لدى المرضى.

غرف تفريغ أشباه الموصلات وتوصيل الغاز: يمكن أن تتسبب الجسيمات الدقيقة في حدوث عيوب خطيرة في الرقاقة وعيوب في التعريض أثناء التصنيع؛ ضوابط النظافة هنا تعمل على نطاق يتراوح من الميكرو إلى النانو.

خاتمة

اختبار النظافة الفنية إنها أكثر بكثير من مجرد غسل بسيط، فهي تخصص هندسي شامل يدمج استخلاص الملوثات الدقيقة، وترشيح السوائل، ومجهر الاستقطاب الضوئي، وتحليل البيانات الآلي. ويتطلب ذلك وضع معايير موحدة. سير عمل فحص النظافة عالي الدقة لا يقتصر الأمر على ضمان الجودة والقدرة التنافسية لسلسلة التوريد فحسب، بل يشمل أيضًا دفع التصنيع الراقي نحو معايير أعلى من الموثوقية والأداء.
