ما هي أنواع الملوثات التي تتحكم بها النظافة التقنية بشكل أساسي؟

ملخص المحتوى

النظافة التقنية، ويتم تقييمها عادةً وفقًا لمعايير مثل ISO 16232 و VDA 19.1تم تصميمها لتحديد كمية المواد الغريبة المجهرية والتحكم فيها والتي يمكن أن تؤثر على أداء وموثوقية وعمر خدمة المكونات الدقيقة.

عملياً اختبار النظافةيمكن تصنيف الملوثات عمومًا وفقًا لشكلها الفيزيائي وخصائصها المادية، بما في ذلك الجسيمات المعدنية الصلبة، والجسيمات غير المعدنية الصلبة، والجسيمات غير المعدنية اللينة، والألياف، والمخلفات السائلة أو الشبيهة بالأغشية. ويمكن أن تنشأ هذه الملوثات من عمليات التشغيل والتصنيع، وبيئات الإنتاج، والمناولة والتعبئة، بالإضافة إلى تجميع المكونات ومراحل التشغيل الأولية.

تقدم هذه المقالة نظرة عامة منهجية على أنواع الملوثات الرئيسية التي تخضع لمتطلبات النظافة التقنية، ومصادرها النموذجية، وآليات فشلها المحتملة، ومعايير التقييم الرئيسية المستخدمة في تحليل النظافة الصناعية. وتشمل هذه المعايير الحد الأقصى لحجم الجسيمات (Lmax)، وتصنيف المواد، رمز نظافة المكونات (CCC)، وحمل التلوث الوزني.

في التصنيع الصناعي الحديث، أصبحت المكونات أكثر دقةً وصغرًا وتكاملًا. ونتيجةً لذلك، حتى الجسيمات الغريبة المجهرية المتبقية على أسطح المكونات أو داخل القنوات الداخلية يمكن أن تصبح مصادر محتملة لخلل في النظام.

النظافة التقنية، والتي يتم تقييمها عادةً وفقًا لـ ISO 16232 (مركبات الطرق - نظافة المكونات والأنظمة) و VDA 19.1 (فحص النظافة التقنية - صناعة السيارات)، يوفر نهجًا موحدًا لاستخراج هذه الملوثات وتحليلها وتصنيفها وتحديد كميتها.

إذن، ما هي أنواع الملوثات التي يتم التحكم فيها بشكل أساسي في عمليات التفتيش الفني للنظافة?

يمكن دراسة الإجابة من أربعة جوانب: شكل الملوثات وخصائصها الفيزيائية، ومصادرها ومراحل معالجتها، وآليات الضرر المحتملة، ومعايير التقييم الصناعي الرئيسية.

1. أنواع الملوثات الرئيسية حسب الشكل والخصائص الفيزيائية

خلال استخلاص مواد التنظيف و التحليل المجهريتستخدم المختبرات عادةً المجهر الضوئي، وعند الضرورة، المجهر الإلكتروني الماسح مع مطيافية الأشعة السينية المشتتة للطاقة (SEM-EDS) لتوصيف وتصنيف الجسيمات المستخرجة.

من منظور الشكل الفيزيائي وخصائص المواد، تشمل فئات الملوثات الرئيسية ما يلي.

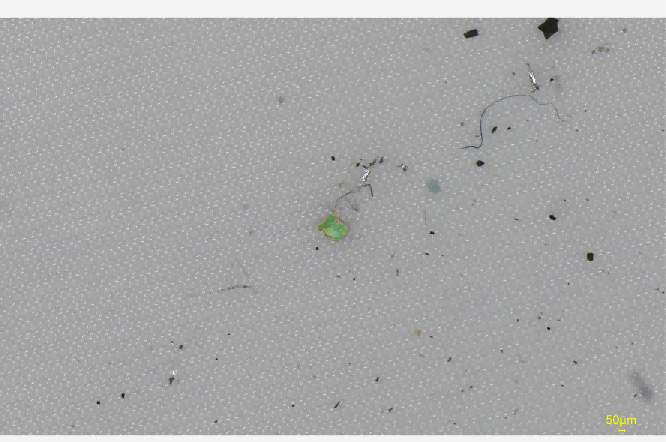

1.1 الجسيمات المعدنية الصلبة

تُعد الجسيمات المعدنية من بين الملوثات الأكثر خطورة في مراقبة النظافة التقنيةوخاصة عندما تكون كبيرة أو حادة أو موصلة للكهرباء.

ومن الأمثلة النموذجية ما يلي:

المعادن المغناطيسية الحديدية: رقائق تشغيل الحديد الزهر، وحطام تآكل الفولاذ الكربوني، وشظايا الفولاذ المقوى، والجسيمات المتولدة من المكونات الملولبة.

المعادن غير الحديدية أو غير المغناطيسية: نتوءات من سبائك الألومنيوم، ورقائق النحاس الأصفر، وجزيئات النحاس، وشظايا الفولاذ المقاوم للصدأ، ومخلفات اللحام.

الخصائص الفيزيائية:

تتميز الجسيمات المعدنية عادةً بمظهر معدني وانعكاس قوي للضوء عند تعرضها للإضاءة المنعكسة. كما أن العديد من رقائق وشظايا عمليات التصنيع لها حواف حادة وهي صلبة نسبياً وغير قابلة للانضغاط.

لماذا يجب السيطرة عليهم؟

يمكن أن تعلق الجزيئات المعدنية في الخلوصات الدقيقة وتسبب الخدوش أو التخدش أو التآكل الكاشط أو التصلب الميكانيكي في مكونات مثل الصمامات الهيدروليكية والمحامل والأعمدة ومكونات مجموعة نقل الحركة.

في الأنظمة الكهربائية ذات الجهد العالي، بما في ذلك أنظمة بطاريات المركبات ذات الطاقة الجديدة ووحدات التحكم الإلكترونية (ECUs)، يمكن أن تتسبب الجسيمات المعدنية الموصلة أيضًا في حدوث تسرب كهربائي أو دوائر قصيرة أو مخاطر أخرى متعلقة بالعزل، وذلك اعتمادًا على حجمها وموقعها وظروف التشغيل.

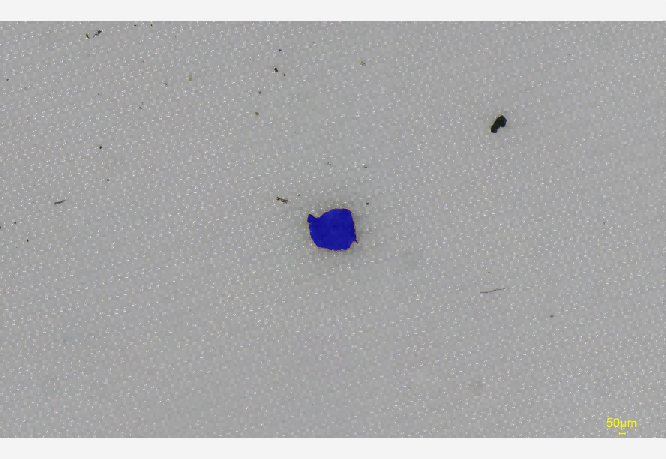

1.2 الجسيمات الصلبة غير المعدنية

تُعتبر الجسيمات الصلبة غير المعدنية عموماً ملوثات غير عضوية. بعضها يتمتع بصلابة عالية نسبياً، ويمكن أن يُحدث تأثيرات كاشطة كبيرة عند دخوله في أنظمة ميكانيكية أو سائلة دقيقة.

ومن الأمثلة النموذجية ما يلي:

رمل الكوارتز الناتج عن عمليات الصب

الخرز الزجاجي أو وسائط السفع الرملي

الألومينا أو غيرها من المخلفات الكاشطة الناتجة عن الطحن

جزيئات السيراميك

الغبار البيئي والجسيمات المعدنية

الخصائص الفيزيائية:

بخلاف الجسيمات المعدنية، لا تُظهر هذه الملوثات عادةً بريقًا معدنيًا. عند فحصها بالمجهر الضوئي، قد تظهر على شكل جسيمات شبه شفافة أو شفافة أو داكنة غير منتظمة، وذلك تبعًا لتركيبها وشكلها.

قد تتمتع بعض الجسيمات المعدنية بصلابة أعلى بكثير من صلابة المادة المكونة المحيطة بها.

لماذا يجب السيطرة عليهم؟

يمكن أن تتسبب الجسيمات الصلبة غير المعدنية في تآكل احتكاكي عند دخولها أنظمة متحركة أو أنظمة تحمل السوائل. أثناء دوران السوائل، قد تُلحق هذه الجسيمات الضرر بالمضخات، وأسطح منع التسرب، والصمامات الدقيقة، والقنوات الداخلية، مما قد يُسرّع التآكل ويؤثر على أداء منع التسرب.

1.3 الجسيمات اللينة غير المعدنية والملوثات البوليمرية

ترتبط الملوثات اللينة غير المعدنية عمومًا بالبوليمرات، والمطاط الصناعي، والطلاءات، والمواد اللاصقة، أو غيرها من المواد العضوية المستخدمة أثناء التصنيع والتجميع.

ومن الأمثلة النموذجية ما يلي:

جزيئات مطاطية من مكونات منع التسرب

جزيئات البلاستيك

رقائق الطلاء أو الطلاء

بقايا المواد اللاصقة أو مواد منع التسرب المتصلبة

بقايا عامل الإطلاق المتكتلة

الخصائص الفيزيائية:

تفتقر هذه الملوثات عمومًا إلى البريق المعدني وتتميز بأشكال غير منتظمة. وبالمقارنة مع الجزيئات المعدنية، فإن العديد من الملوثات البوليمرية لينة نسبيًا وقد تتشوه عند تعرضها للضغط الميكانيكي.

لماذا يجب السيطرة عليهم؟

على الرغم من أنها بشكل عام أقل كشطًا من الجسيمات الصلبة، إلا أن الملوثات اللينة يمكن أن تتراكم في ممرات السوائل الصغيرة والفتحات ومكونات حقن الوقود والصمامات والمرشحات الدقيقة.

قد يؤدي التراكم إلى تقييد التدفق، أو التدخل في تشغيل الصمام، أو التسبب في انسداد جزئي أو كامل للممرات الحرجة.

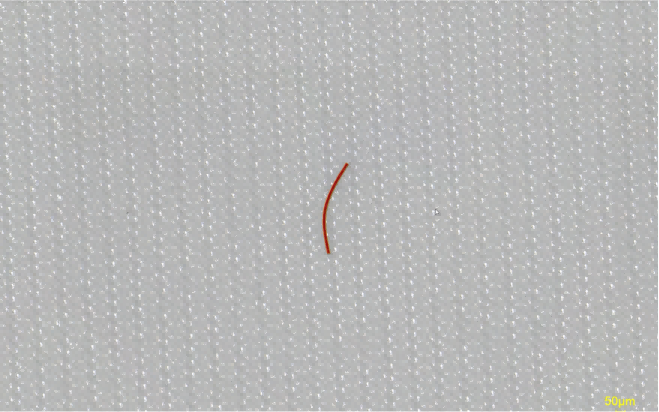

1.4 الملوثات الليفية

تتطلب الألياف عناية خاصة لأن شكلها الهندسي المطول ونسبة أبعادها العالية تميزها عن التلوث الجزيئي التقليدي.

ومن الأمثلة النموذجية ما يلي:

الألياف الطبيعية:

ألياف القطن أو الكتان من أقمشة التنظيف

ألياف من عبوات الورق

الألياف المشتقة من الخشب أو الغبار الناتج عن المنصات الخشبية

الألياف الاصطناعية:

ألياف متساقطة من الملابس الواقية

شعيرات فرشاة من النايلون أو البوليمر

ألياف الأقمشة غير المنسوجة

الألياف الناتجة عن تآكل أحزمة الرفع

يعتمد تصنيف الألياف بشكل أساسي على الخصائص الهندسية، بما في ذلك طول الجسيمات وعرضها ونسبة أبعادها. يجب تحديد حدود التصنيف المحددة وفقًا للإصدار المطبق وطريقة التقييم الخاصة بمعيار ISO 16232 أو VDA 19.1 أو مواصفات النظافة الخاصة بالعميل.

لماذا يجب التحكم في الألياف؟

بسبب بنيتها الطويلة والمرنة، يمكن أن تتشابك الألياف حول الأعمدة الدوارة أو مكونات الصمامات أو المجسات أو الأجزاء المتحركة الأخرى.

في الأنظمة السائلة، قد تعمل الألياف أيضاً كشبكة فيزيائية تلتقط الجزيئات الأصغر حجماً. وهذا قد يُسرّع تراكم التلوث ويؤدي إلى انسداد موضعي أو مفاجئ.

1.5 المخلفات السائلة والأغشية الرقيقة

بالإضافة إلى الجسيمات الصلبة، قد تشمل مراقبة النظافة أيضًا المخلفات السائلة والأغشية الرقيقة، لا سيما عندما تكون حالة السطح بالغة الأهمية لعمليات التصنيع اللاحقة أو أداء المنتج.

ومن الأمثلة النموذجية ما يلي:

بقايا سائل التبريد وزيت التشغيل

زيوت الختم

زيوت حافظة أو زيوت واقية من التآكل

بقايا المواد الخافضة للتوتر السطحي أو مواد التنظيف

الشحوم والمخلفات العضوية المتعلقة بالمناولة

الخصائص الفيزيائية:

قد تبقى هذه الملوثات على أسطح المكونات على شكل أغشية رقيقة للغاية يصعب اكتشافها من خلال طرق عد الجسيمات التقليدية وحدها.

لماذا يجب السيطرة عليهم؟

يمكن أن تؤثر البقايا السطحية سلبًا على العمليات اللاحقة مثل الطلاء والدهان واللحام والربط اللاصق عن طريق تقليل طاقة السطح أو التدخل في الالتصاق.

في ظل درجات الحرارة المرتفعة، قد تتحلل بعض المخلفات العضوية أو تتفحم. وبحسب نوع المادة وبيئة التشغيل، قد تتفاعل المخلفات الكيميائية أيضاً مع وسائط المعالجة وتساهم في التآكل أو غيره من الأعطال المتعلقة بالسطح.

2. مصادر التلوث ومراحل عملية التصنيع

يُعد تحديد مصدر الملوثات جزءًا أساسيًا من تطبيق مفهوم فعال للتحكم في النظافة.

لا ينبغي الكشف عن التلوث في مرحلة الفحص النهائي فحسب، بل يجب أيضاً تتبع مصدره وصولاً إلى عملية التصنيع أو المناولة حتى يتسنى اتخاذ الإجراءات التصحيحية في المراحل السابقة.

يمكن أن تختلف مصادر التلوث الفعلية اختلافاً كبيراً اعتماداً على تصميم المكونات، وتكنولوجيا التصنيع، والمواد، وبيئة الإنتاج.

لذلك، يتطلب تحسين النظافة عموماً مزيجاً من الكشف عن التلوث، وتحديد المصدر، وتحسين العملية، وتدابير منع التلوث.

3. معايير التقييم الرئيسية في تحليل النظافة التقنية

إن النظافة التقنية ليست مجرد مسألة تحديد ما إذا كان المكون "نظيفًا" أو "متسخًا".

بدلاً من ذلك، تُستخدم إجراءات استخلاص وتحليل موحدة لتحديد كمية التلوث. قد تتضمن عملية فحص النظافة النموذجية استخلاص الجسيمات، والترشيح، والتحليل المجهري، والتصنيف، والتقييم الكمي.

تُستخدم المعايير التالية بشكل شائع لتوصيف أداء النظافة.

3.1 الحد الأقصى لحجم الجسيمات — Lmax

يحدد الحد الأقصى لحجم الجسيمات (Lmax) أكبر بُعد للجسيمات التي تم اكتشافها أثناء تقييم النظافة.

بالنسبة للمكونات الحيوية، قد يحدد العميل أو مواصفات النظافة المعمول بها الحد الأقصى المسموح به لحجم الجسيمات، وخاصة بالنسبة للجسيمات المعدنية أو غيرها من الجسيمات التي يحتمل أن تكون ضارة.

يختلف الحد الأقصى المسموح به باختلاف التطبيق، ولا ينبغي اعتباره قيمةً ثابتة. فعلى سبيل المثال، قد تفرض بعض تطبيقات الصمامات الهيدروليكية أو صمامات النقل أو الصمامات الدقيقة قيودًا صارمة على الحد الأقصى المسموح به لحجم الجسيمات المعدنية.

3.2 تصنيف المواد ونوع التلوث

يمكن لتحليل الجسيمات تصنيف الملوثات وفقًا لخصائصها المادية، مثل التلوث المعدني وغير المعدني والتلوث القائم على الألياف.

التحليل البصري يمكن أن توفر هذه التقنية معلومات حول شكل الجسيمات وخصائصها البصرية. أما بالنسبة للجسيمات التي لا يمكن تحديدها بدقة باستخدام الطرق البصرية، فيمكن استخدام تقنية SEM-EDS لإجراء المزيد من التحليلات للمواد.

على سبيل المثال، يمكن أن توفر الإشارات العنصرية مثل Fe و Al و Cu و Si و O و C معلومات مفيدة لتحديد التركيب المحتمل للجسيم.

ومع ذلك، ينبغي تفسير الكشف عن العناصر جنبًا إلى جنب مع مورفولوجيا الجسيمات وتأثيرات الركيزة والظروف التحليلية بدلاً من الاعتماد على قمة عنصرية واحدة لتحديد تصنيف المواد.

3.3 رمز نظافة المكونات — CCC

يوفر رمز نظافة المكونات (CCC) طريقة موحدة لتمثيل توزيع حجم الجسيمات.

يتم تخصيص الجسيمات لفئات أحجام محددة مسبقًا، على سبيل المثال:

15-25 ميكرومتر

25-50 ميكرومتر

50-100 ميكرومتر

100-150 ميكرومتر

وغيرها من نطاقات الأحجام المناسبة

ويمكن بعد ذلك تمثيل عدد الجسيمات الناتج ضمن كل فئة حجم باستخدام رمز النظافة أو أي تنسيق إبلاغ موحد آخر تحدده الجهة المختصة. معايير النظافة أو حسب مواصفات العميل.

ينبغي دائمًا تحديد فئات الحجم الدقيقة وقواعد الإبلاغ وفقًا للإصدار المعمول به من المعيار وطريقة تقييم النظافة المحددة.

3.4 الحمل الوزني للتلوث

يحدد التحليل الوزني الكتلة الإجمالية للملوثات المستخرجة عن طريق قياس الزيادة في كتلة المرشح بعد الترشيح والتجفيف.

يمكن الإبلاغ عن النتائج باستخدام وحدات مثل:

ملغ/مكون

ملغم/1000 سم²

وذلك حسب إجراءات الاختبار ومتطلبات إعداد التقارير المعمول بها.

يُعد التحليل الوزني مفيدًا بشكل خاص عندما تكون كتلة التلوث الإجمالية مهمة، على الرغم من أنه لا يوفر نفس معلومات حجم الجسيمات وشكلها مثل تحليل الجسيمات المجهري.

خاتمة

الهدف الأساسي من النظافة التقنية يتمثل الهدف في تحويل مخاطر التلوث المجهرية إلى معايير جودة قابلة للقياس والتصنيف والتحكم.

تشمل الملوثات التي تتطلب التحكم جزيئات معدنية صلبة، وجزيئات غير معدنية صلبة، وجزيئات بوليمرية لينة، وألياف، وبقايا سائلة أو غشائية. وتختلف أهميتها تبعاً لتصميم المكون، والمادة، وعملية التصنيع، وبيئة التشغيل، وآلية العطل.

على سبيل المثال، قد تُولي مكونات الأنظمة الهيدروليكية وأنظمة نقل الحركة اهتمامًا خاصًا بالجسيمات الصلبة وأقصى حجم للجسيمات. وقد تتطلب أنظمة البطاريات والإلكترونيات ذات الجهد العالي تحكمًا دقيقًا في التلوث المعدني الموصل. في الوقت نفسه، قد تُولي التطبيقات التي تشمل الطلاء أو الربط أو اللحام أو البصريات أو غيرها من العمليات شديدة الحساسية للسطح اهتمامًا أكبر بالمخلفات العضوية والأغشية والألياف الدقيقة.

لذا، فإن الإدارة الفعالة للنظافة التقنية تتجاوز مجرد الفحص النهائي. فهي تتطلب مزيجاً من الاستخلاص والقياس المعياريين، وتصنيف الجسيمات، وتحليل مصادر التلوث، والتحكم في العمليات، والتدابير الوقائية.

من خلال تحديد أنواع التلوث المختلفة والتحكم فيها بدقة، يمكن للمصنعين تقليل مخاطر الفشل المرتبطة بالتلوث وتحسين موثوقية ومتانة واتساق المنتجات الصناعية الدقيقة.

التعليمات

س1: كيف يتم التمييز تقنياً بين الجسيمات المعدنية وغير المعدنية أثناء اختبار النظافة؟

في تحليل النظافة التقنية وفقًا لمعايير مثل VDA 19.1 و ISO 16232، يمكن أن يشمل تصنيف الجسيمات المجهر الضوئي، وعند الاقتضاء، تحليل SEM-EDS.

المجهر الضوئي

يمكن للأنظمة البصرية استخدام خصائص الضوء المنعكس، والشكل، والخصائص البصرية الأخرى لتمييز الجسيمات.

تُظهر الجسيمات المعدنية بشكل عام انعكاسًا أقوى وخصائص بصرية معدنية، بينما قد تُظهر الجسيمات غير المعدنية سلوكًا مختلفًا في الانعكاس أو النقل أو الاستقطاب اعتمادًا على تركيبها.

يمكن لأنظمة فحص النظافة الآلية استخدام خوارزميات معالجة الصور والخصائص البصرية لتصنيف الجسيمات أثناء التحليل المجهري.

تحليل SEM-EDS

بالنسبة للجسيمات التي لا يمكن تصنيفها بشكل موثوق باستخدام الطرق البصرية، يمكن أن يوفر المجهر الإلكتروني الماسح المقترن بتحليل طيف الأشعة السينية المشتتة للطاقة (SEM-EDS) معلومات إضافية.

يوفر المجهر الإلكتروني الماسح معلومات عالية الدقة حول شكل الجسيمات، بينما يحدد مطياف تشتت الطاقة للأشعة السينية إشارات الأشعة السينية المميزة المرتبطة بالعناصر الموجودة في المنطقة التي تم تحليلها.

على سبيل المثال:

قد يشير الحديد إلى وجود تلوث بالفولاذ أو الحديد.

قد يشير Al إلى التلوث القائم على الألومنيوم.

قد يشير Cu إلى تلوث بالنحاس أو سبائك النحاس.

قد يرتبط السيليكون والأكسجين بالسيليكا أو مواد غير عضوية أخرى تحتوي على السيليكون.

قد يتواجد الكربون والأكسجين في العديد من المواد البوليمرية أو العضوية.

نظراً لأن نتائج EDS يمكن أن تتأثر بحجم الجسيمات، ومادة الركيزة، والطلاءات، وعوامل تحليلية أخرى، يجب أن يستند تحديد المواد إلى التفسير المشترك للتركيب العنصري، والشكل، والخصائص البصرية.

س2: لماذا يتم تعريف الألياف والتحكم فيها بشكل منفصل عن الجسيمات التقليدية في معايير النظافة التقنية؟

السبب الرئيسي هو أن الألياف لها خصائص هندسية وآليات تلوث مختلفة بشكل كبير مقارنة بالتلوث الجسيمي التقليدي.

خصائص هندسية مختلفة

تتميز الجسيمات التقليدية عمومًا بأنها أجسام جسيمية ثلاثية الأبعاد، ويمكن أن يؤثر بُعدها الأقصى بشكل مباشر على ما إذا كان بإمكانها المرور عبر أو أن تُحاصر في خلوص معين.

أما الألياف، على النقيض من ذلك، فهي هياكل طويلة ومرنة ذات نسبة أبعاد عالية. يمكن أن يكون طولها أكبر بكثير من عرضها، مما يسمح لها بالتصرف بشكل مختلف عند دخولها فجوات ضيقة أو ممرات السوائل.

آليات الفشل المختلفة

قد تتسبب الجسيمات الصلبة في التآكل الكاشط أو تلف السطح أو الانسداد الميكانيكي.

قد تستخدم الألياف بدلاً من ذلك:

لفها حول المكونات الدوارة أو المتحركة

قد تعلق في الصمامات أو المرشحات

جسر يعبر فتحات ضيقة

التقاط الجسيمات الأصغر

تشكل هياكل تلوث موضعية تحد من تدفق السوائل

لهذه الأسباب، قد تحدد معايير النظافة المعمول بها ومواصفات العملاء معايير منفصلة للألياف، بدلاً من معاملتها بنفس الطريقة التي تعامل بها مع الجسيمات التقليدية.

ينبغي دائمًا تحديد تعريف الألياف المحدد، والحدود البعدية، وطريقة العد، ومتطلبات الإبلاغ من الإصدار المطبق من ISO 16232، أو VDA 19.1، أو مواصفات العميل ذات الصلة.
