ما هو استخلاص الجسيمات؟

في قطاعات التصنيع المتقدمة الحديثة مثل صناعة السيارات، والفضاء، والأجهزة الطبية، والإلكترونيات الدقيقة، النظافة التقنية أصبح هذا المقياس معيارًا أساسيًا لقياس جودة المنتج وموثوقيته. يمكن للملوثات المجهرية المتبقية - مثل الرقائق المعدنية والغبار والألياف والجسيمات الصلبة على أسطح المكونات أو داخل التجاويف الداخلية أو في المساحات الضيقة - أن تتسبب بسهولة في أعطال خطيرة تشمل تعطل النظام الهيدروليكي، والتآكل غير الطبيعي للأجزاء الدقيقة، والدوائر القصيرة الكهربائية، وتدهور أداء موانع التسرب.

حالياً، معايير الاختبار العالمية في جميع أنحاء الصناعة هي ISO 16232 (مركبات الطرق — نظافة المكونات والأنظمة) و VDA 19.1 (فحص النظافة الفنية). ضمن النظافة التقنية سير عمل التفتيش، استخلاص الجسيمات تُعد هذه العملية أهم عملية فيزيائية قبل العلاج، حيث تحكم بشكل مباشر في صحة ومصداقية بيانات الاختبار.

1. تعريف وأهداف استخلاص الجسيمات الأساسية

استخلاص الجسيمات يشير هذا إلى إجراء معالجة مسبقة معياري يعتمد على أساليب فيزيائية بحتة (الغسيل النفاث المضغوط، والتحريك بالموجات فوق الصوتية، والتنظيف الداخلي بالتدوير، والتطهير بالغاز النظيف، وما إلى ذلك). وهو يفصل تمامًا الملوثات الصلبة الجزيئية الملتصقة بأسطح المكونات، والثقوب المغلقة، والتجاويف الداخلية، والخيوط، والشقوق الدقيقة، وينقل هذه الجزيئات إلى وسط سائل أو غازي، ويحقق في النهاية احتجاز الجزيئات وتركيزها وجمعها عبر أغشية ترشيح دقيقة المسام.

تتبع عملية اختبار النظافة التقنية الكاملة التسلسل التالي:

استخلاص الجسيمات ← الترشيح بالتفريغ ← التجفيف بغشاء الترشيح والتكييف بوزن ثابت ← التحليل الوزني / التحليل المجهري للجسيمات. يُعد استخلاص الجسيمات، كخطوة أولى في سير عمل الاختبار، حلقة وصل حيوية تربط بين الإجراءات السابقة واللاحقة، ويؤثر بشكل مباشر على صحة بيانات الاختبار النهائية.

استعادة مستوى التلوث الحقيقي: يُعدّ الاستخلاص الإجراء الوحيد القادر على إزالة الجزيئات المخفية من داخل وخارج المكونات. يؤدي الاستخلاص غير الكامل أو استخدام معايير غير مناسبة إلى ترك جزيئات متبقية، مما ينتج عنه نتائج اختبار أقل بكثير من المستوى الحقيقي، ولا تعكس حالة النظافة الفعلية للمكونات.

يجب التحكم بدقة في أخطاء الاختبار المنهجية. تُجرى عملية الاستخلاص في بيئة نظيفة مغلقة لتقليل التلوث الثانوي الناتج عن الغبار العالق في الهواء. تُجرى اختبارات فارغة لاستبعاد التداخلات الخلفية الناتجة عن المعدات والمذيبات والبيئة بشكل كمي، مما يضمن أن بيانات الاختبار لا تُحدد إلا الملوثات المتبقية التي تتولد أثناء تصنيع المنتج وتجميعه.

2. عمليات استخلاص الجسيمات الصناعية السائدة

تم اعتماد أربع منهجيات استخراج موحدة للمكونات ذات الأشكال الهندسية المختلفة وخصائص المواد وتكوينات منع التسرب، وذلك امتثالاً للمعيارين ISO 16232 و VDA 19.1، ولكل منها نطاق تطبيق محدد وقيود استخدام:

2.1. الشطف بالضغط والاستخراج

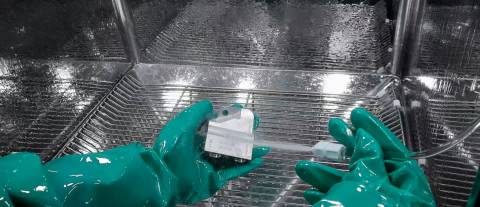

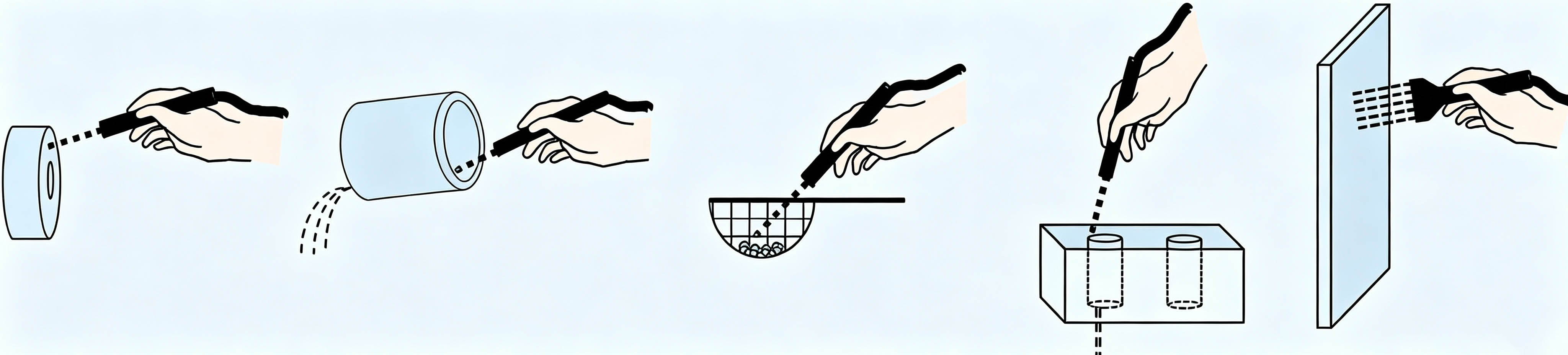

المبدأ التقنييتم رش مذيب استخلاص نظيف بضغط ثابت ومعدل تدفق ثابت على الأسطح الخارجية للمكونات، والثقوب النافذة، والأخاديد الضحلة، باتباع مسارات حركة وزوايا رش موحدة. يعمل اصطدام السائل على فصل الجزيئات الملتصقة، ويتم جمع جميع سوائل الشطف بالكامل دون أي تقصير.

التطبيقات النموذجيةالمكونات متوسطة إلى كبيرة الحجم ذات الهياكل المفتوحة والأسطح التي يسهل الوصول إليها، مثل كتل أسطوانات المحرك، وأقراص الفرامل، والهياكل، والأعمدة، وأجزاء الحواف. وهي الطريقة الأكثر استخدامًا على نطاق واسع لاستخراج المواد للأغراض العامة، وتتميز بثباتها العالي في التطبيقات الصناعية.

2.2. الاستخراج بالموجات فوق الصوتية

المبدأ التقنييتم غمر المكون بالكامل في سائل استخلاص نظيف. تعمل الموجات فوق الصوتية عالية التردد على توليد تأثيرات التجويف داخل السائل، مما ينتج عنه موجات صدمية دقيقة لإزالة الجزيئات الدقيقة العنيدة الملتصقة بالثقوب المغلقة والشقوق الدقيقة والأسطح المصبوبة الخشنة.

التطبيقات النموذجية: أجزاء دقيقة صغيرة ذات هياكل معقدة وشقوق دقيقة يصعب الوصول إليها حيث لا يمكن للرش العادي الوصول إليها، مثل بكرات الصمامات الدقيقة والمكونات المختومة بدقة وأجزاء الألمنيوم المصبوبة الصغيرة.

مخاطر العملية وموانع الاستخدامقد يؤدي استخدام طاقة الموجات فوق الصوتية المفرطة أو التعرض لها لفترات طويلة إلى انفصال مادة الركيزة وتوليد جسيمات زائفة اصطناعية تُؤثر سلبًا على نتائج الاختبار. لذا، يجب استخدام أجزاء مساحيق المعادن، والمسابك المسامية، والمكونات الدقيقة ذات الجدران الرقيقة بحذر. وتُعد اختبارات اضمحلال الاستخلاص ضرورية للتحقق من أداء العملية.

2.3. التنظيف الداخلي بالشطف / الشفط بالرج

المبدأ التقنيبالنسبة للمكونات الأنبوبية المغلقة أو شبه المغلقة، يتم حقن مذيب نظيف مُقاس في الفراغات الداخلية. يعمل نظام الشطف بتدوير السائل بواسطة المعدات أو الرج الميكانيكي المغلق على إزالة الجزيئات الملتصقة بالجدران الداخلية، ويتم جمع المستخلص بشكل متكامل.

التطبيقات النموذجيةالمكونات الأنبوبية والمجوفة، بما في ذلك أنابيب الفرامل، والأنابيب الهيدروليكية، والمبادلات الحرارية، وأحواض الزيت، ومجموعات الصمامات المغلقة.

2.4. شفط الهواء

المبدأ التقنيداخل حجرة نظيفة مغلقة تحت ضغط سلبي، يتم تنظيف الأجزاء بهواء جاف عالي النقاء. يقوم تدفق الهواء بحمل الجزيئات التي يتم توجيهها إلى أغشية ترشيح مخصصة للاحتفاظ بها وجمعها، دون أي تلامس مع السوائل طوال العملية.

التطبيقات النموذجيةالمكونات التي تحظر تعرضها للسوائل وتكون عرضة للأكسدة والصدأ أو التآكل الناتج عن المذيبات، مثل وحدات التحكم الإلكترونية الدقيقة ولوحات الدوائر والمكونات الإلكترونية.

قيود العمليةبالمقارنة مع الاستخلاص بالطور السائل، يوفر التطهير بالهواء كفاءة أقل في استعادة الجسيمات وقابلية تكرار اختبار أضعف. يُصنف هذا الأسلوب كمنهجية بديلة محدودة في المعايير ذات الصلة، وهو مُطبق حصريًا على قطع العمل الخاصة غير المتوافقة مع الغسل بالسوائل، ولا يُستخدم كحل اختبار عام.

3. متطلبات مراقبة الجودة الأساسية لاستخلاص الجسيمات (المفروضة بموجب المعايير)

لضمان تكرار العملية وقابليتها للمقارنة وصحتها، ينص معيار VDA 19.1 على أنه يجب إكمال التحقق من صحة الطريقة بما في ذلك اختبار منحنى التحلل والتحكم في قيمة الفراغ قبل النشر الرسمي لأي إجراء استخلاص.

3.1. اختبار منحنى اضمحلال الاستخلاص (تأكيد صحة الطريقة)

يتحقق اختبار التحلل من كفاية المعايير المختارة (ضغط الاستخلاص، حجم المذيب، مدة المعالجة بالموجات فوق الصوتية، تردد الرج، إلخ) لتحقيق استخلاص كامل للجسيمات دون إتلاف سطح العمل. طريقة التشغيل: إجراء دورات استخلاص متتالية على عينة واحدة متطابقة. ترشيح الجسيمات ووزنها وتحليل بياناتها إحصائيًا بعد كل دورة.

معيار مقبول في الصناعةيمثل عدد الجسيمات أو الكتلة التي تم الحصول عليها في دورة استخلاص واحدة أقل من 10% من إجمالي الكمية التراكمية التي تم الحصول عليها من جميع دورات الاستخلاص السابقة. إذا تم استيفاء هذا المعيار، يُعتبر الاستخلاص مكتملاً، ويتم التحقق من صحة المعايير، ويمكن تثبيتها في إجراءات التشغيل القياسية الرسمية.

3.2. التحكم في القيم الفارغة (تخفيف تداخل خلفية النظام)

اختبارات فارغة قم بقياس تداخلات الجسيمات الخلفية الناتجة عن أجهزة الاستخلاص والمذيبات وأدوات المختبر والظروف المحيطة. نفّذ عملية الاستخلاص والترشيح والتجفيف كاملةً دون تحميل أي عينة اختبار للحصول على نتائج اختبار فارغة.

المتطلبات القياسيةلا تحدد معايير ISO 16232 وVDA 19.1 عتبات عددية ثابتة، لكنها تشترط صراحةً ألا يؤثر مستوى الخلفية في الاختبار الفارغ بشكل ملحوظ على نتائج اختبار العينة. ومن القواعد الصارمة المعتمدة على نطاق واسع في مجال الرقابة الصناعية: ألا تتجاوز كتلة الجسيمات وعددها في الاختبار الفارغ 10% من قيمة حد نظافة المكون.

المتطلبات البيئيةلتحقيق استقرار القيم الفارغة، يتم إجراء عمليات الاستخلاص عادةً داخل بيئات غرف نظيفة من النوع ISO 5 ~ ISO 7 أو معدات استخلاص مغلقة مزودة بمرشحات HEPA عالية الكفاءة للقضاء على تداخل الغبار المحيط.

ملخص

استخلاص الجسيمات يشكل هذا حجر الزاوية في اختبارات النظافة التقنية. فمعيارية عمليات الاستخلاص واستقرارها واكتمالها تحدد بشكل مباشر مصداقية بيانات النظافة. وعلى عكس تنظيف المكونات العادي، يهدف استخلاص الجسيمات المستخدم في الاختبارات إلى استعادة الجسيمات بالكامل، ومنع التلوث الاصطناعي، والحصول على نتائج قياس قابلة للتتبع والتكرار.

في أنظمة إدارة الجودة المتطورة، تُمكّن عمليات استخلاص الجسيمات المعيارية من تحديد مستويات نظافة المكونات بدقة. كما تُوفّر هذه العمليات معلوماتٍ تُسهم في تحسين عمليات التصنيع والغسيل والتجميع، ما يُشكّل ضمانةً تقنيةً أساسيةً لضمان موثوقية منتجات السيارات والفضاء والأجهزة الطبية والإلكترونيات الدقيقة على المدى الطويل.

التعليمات

س1: عند وضع إجراءات التشغيل القياسية للاستخلاص، إذا لم تستوفِ كمية الجسيمات المصححة للعينات الفارغة في كل دورة استخلاص، بعد عمليات استخلاص متسلسلة متكررة، معيار التحلل ("كمية الجسيمات في عملية استخلاص واحدة" < 10% من الإجمالي التراكمي من جميع الدورات السابقة")، كيف ينبغي إجراء استكشاف الأخطاء وإصلاحها؟

ينجم فشل تقارب منحنى الاضمحلال بشكل رئيسي عن ثلاثة أسباب جذرية.

1. يتم إجراء عملية استكشاف الأخطاء وإصلاحها بالتسلسل التالي:

يؤدي انفصال قطعة العمل عن الركيزة إلى توليد جزيئات زائفة مستمرة (يُلاحظ ذلك غالبًا في الاستخلاص بالموجات فوق الصوتية). تتسبب الطاقة المفرطة للموجات فوق الصوتية أو مدة التعرض الطويلة في تقشر مستمر لركائز الصب المسامية، ومواد أساس تعدين المساحيق، وطبقات الطلاء، أو حواف البلاستيك الهشة. تُنتج كل دورة استخلاص كميات وفيرة من الجزيئات المتشكلة حديثًا، مما يؤدي إلى منحنيات اضمحلال غير متقاربة.

الحلول: تقليل طاقة خرج الموجات فوق الصوتية أو تقصير مدة التعرض لها. إذا لم يتم استيفاء معايير التحلل بعد تعديل المعلمات، فيُرجى التحول إلى طرق استخلاص ألطف مثل الشطف بالضغط أو التنظيف الداخلي بالتجويف.

2. عدم كفاية شدة الاستخلاص مما يؤدي إلى عدم اكتمال فصل الجسيمات. ضغط الشطف غير الكافي، أو حجم المذيب غير الكافي، أو زوايا النفث غير المثلى تعني أن الملوثات العنيدة (مثل رقائق المعدن المغلفة ببقايا الزيت) داخل شقوق المكونات والثقوب المغلقة لا يتم غسلها بالكامل في كل دورة.

الحلول: زيادة ضغط الشطف وجرعة المذيب الإجمالية بشكل مناسب وتحسين زوايا الرش النفاث دون إلحاق الضرر بقطعة العمل، وذلك لتعزيز قدرة فصل الجسيمات.

3. تداخل الضوضاء الخلفية للنظام: تبقى الملوثات القديمة داخل حجرات المعدات وخطوط الأنابيب، أو توجد مستويات عالية من الجسيمات الذاتية داخل مذيبات الاستخلاص وأغشية الترشيح. عندما تقترب قيم اختبار الفراغ من مقادير الجسيمات المستخلصة من العينة، تُحجب بيانات القياس الخام بالضوضاء الخلفية، ويصبح حساب نسبة الاضمحلال غير صالح.

الحلول: تعليق أنشطة التحقق من صحة الطريقة. تنفيذ التنظيف الذاتي للمعدات وإكمال تأهيل قيمة الفراغ. يجب تصحيح جميع مجموعات بيانات اختبار الاضمحلال باستخدام قيمة الفراغ قبل حساب نسبة الاضمحلال. لا يجوز البدء في التحقق من صحة الاضمحلال حتى يتم استيفاء متطلبات قيمة الفراغ.

ملاحظة تكميلية خاصةإذا استمر عدم تقارب منحنى التحلل رغم ضبط جميع المعلمات، فيُرجى تقييم الحالة الجوهرية للمكونات المختبرة. يُعدّ التساقط المستمر لمواد غريبة ناتجة عن مواد لاصقة غير مكتملة التصلب، أو بقايا طحن، أو طبقات طلاء هشة على أسطح المكونات، مشكلة جوهرية في قطعة العمل وليست عيبًا في طريقة الاستخلاص. يجب تقديم الملاحظات إلى أقسام التصنيع والتنظيف في المراحل السابقة لتحسين العملية.
