ما هو الاختبار الفارغ في مجال النظافة التقنية؟

ما هو الاختبار الفارغ في مجال النظافة التقنية؟

ملخص تنفيذيأ اختبار فارغ (يُشار إليه أيضًا باسم تحديد قيمة الفراغ) هو عنصر أساسي في مراقبة ضمان الجودة في اختبار النظافة التقنية في مختلف قطاعات التصنيع المتطورة، مثل السيارات والطاقة الجديدة والفضاء. تم إجراؤها وفقًا للمعايير الدولية ومعايير الصناعة، بما في ذلك ISO 16232, VDA 19.1، و QC/T 983-2025يتضمن الاختبار الفارغ تنفيذ تسلسل الاستخلاص والتحليل بالكامل بدون عينة (تشغيل جزئي) في ظل ظروف تشغيل متطابقة. والغرض الأساسي منه هو تحديد كمية التلوث الخلفي الناتج عن معدات الاستخلاصتشمل العوامل المؤثرة في ذلك مذيب التنظيف، والبيئة المحيطة، ووسائط الترشيح، وطريقة تعامل المشغل. يشترط المعيار الأساسي ألا تتجاوز قيمة العينة الفارغة 10% من قيمة العينة المقاسة فعليًا، وألا تحتوي على أي جزيئات كبيرة الحجم. إذا اجتازت العينة الفارغة هذا المعيار، تُخصم قيمتها لمعايرة نتائج الاختبار؛ أما إذا لم تجتزه، فتُعتبر بيانات العينة لاغية.

1. التعريف والمفهوم الأساسي

وفقًا للمعيارين ISO 16232:2018 و VDA 19.1:2018، يُعرَّف اختبار الفراغ بأنه اختبار تحكم يُجرى دون وضع أي مكون في نظام الاستخلاص، مع محاكاة عملية الاختبار بأكملها، والمعايير، وظروف التشغيل. وتمثل القيمة الناتجة للجسيمات أو الوزنية مستوى التلوث الخلفي (أو فراغ نظامي).

الهدف الأساسي هو تتبع الخلفية النظامية: عزل الملوثات الخارجية (التي تدخل عن طريق المذيبات، وحجرات المعدات، والأواني الزجاجية، وبيئة الغرفة النظيفة، والتعامل معها) عن التلوث الجوهري للمكون الفعلي.

2. الغرض والقيمة التقنية الأساسية

تحديد كمية التلوث الخلفي لمعايرة البيانات: يعزل الضوضاء الخلفية غير المكونة للسماح بخصم دقيق للقيمة الفارغة (النتيجة المعايرة = قيمة العينة المقاسة - قيمة القيمة الفارغة).

التحقق من امتثال نظام الاختباريُعدّ هذا بمثابة شرط أساسي. إذا تجاوزت القيمة الفارغة الحد المسموح به، يُعتبر بيئة الاختبار أو الإجراء خارجًا عن السيطرة، مما يؤدي إلى إبطال جميع بيانات العينة المرتبطة به.

توحيد خط الأساس للمقارنة بين المختبرات: يعمل على توحيد الاختلافات النظامية عبر مواقع الاختبار المختلفة، وإعدادات المعدات، ودفعات المذيبات لضمان سلامة البيانات عبر الأسطول وسلسلة التوريد.

3. إجراءات التشغيل الموحدة

تحضير: قم بتنظيف جهاز الاستخلاص، وأدوات التثبيت، والأواني الزجاجية مسبقًا. استخدم دفعات متطابقة من المذيبات والأغشية والإعدادات البيئية (مثل الضغط، ومعدل التدفق، وأوقات الدورة، ودرجة الحرارة، والرطوبة).

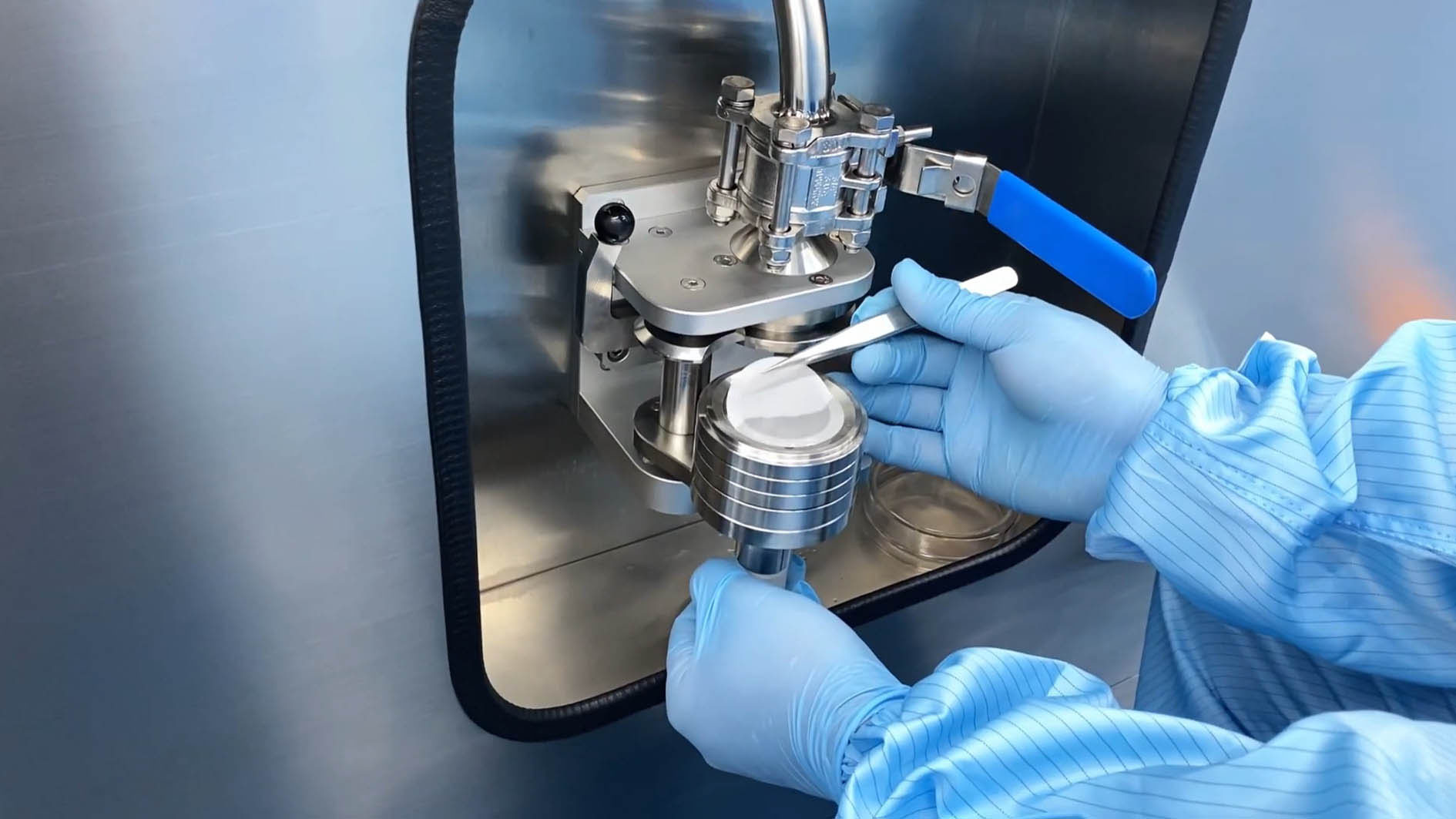

إعدام بدون عينةقم بتشغيل عملية التنظيف والاستخلاص والترشيح والتجفيف الكاملة دون إدخال أي مكون.

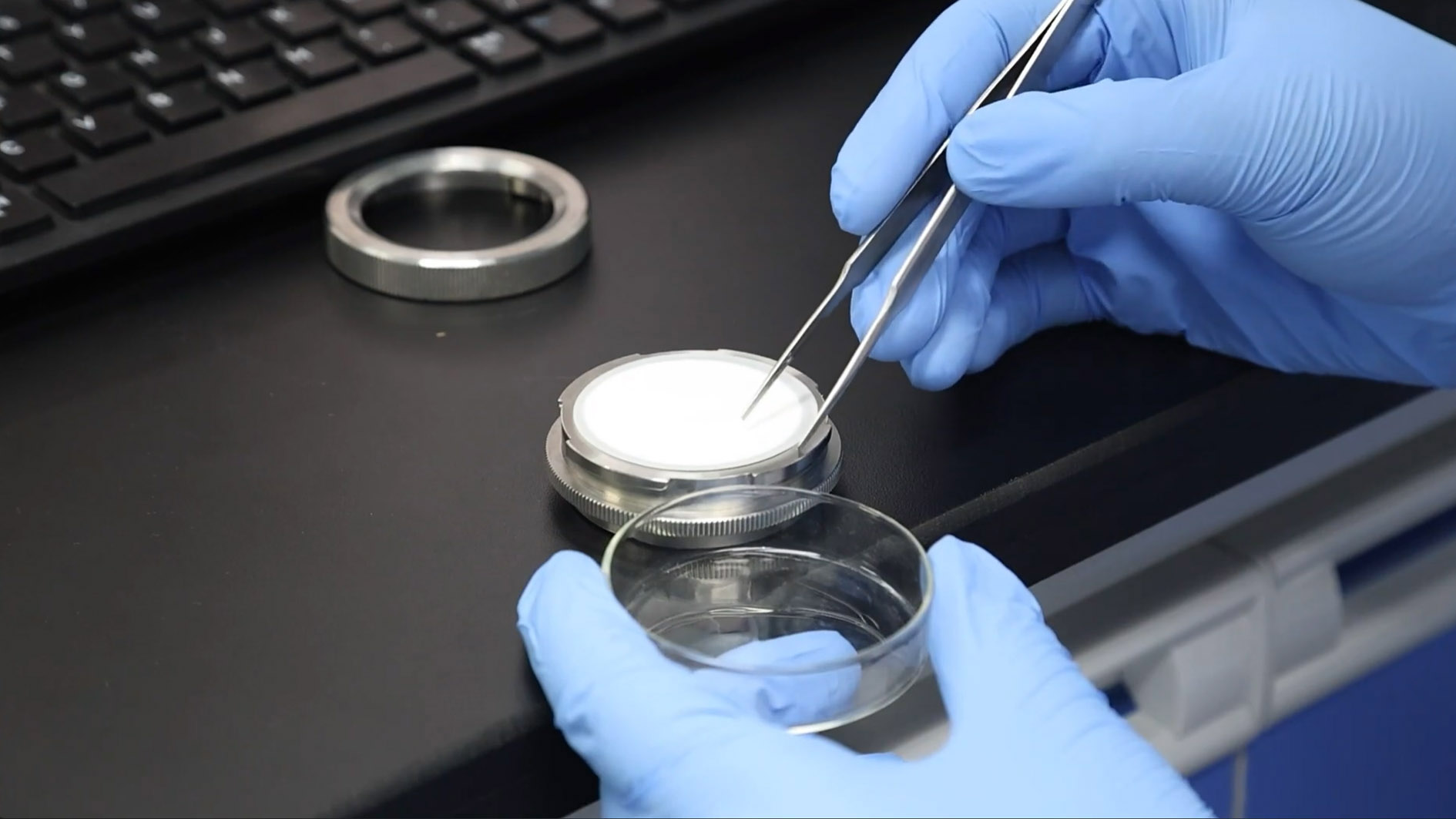

أخذ العينات والتحليل: قم بترشيح المذيب المستعاد، وتجفيف الغشاء، وإجراء المعالجة في مجفف، والقياس باستخدام التحليل الوزني (ميزان دقيق) و/أو عد الجسيمات (التحليل البصري/التحليل المجهري الإلكتروني الماسح).

تسجيل البيانات وفحص قابلية التكرارسجل المعايير البيئية، ومجموعات المكونات، وقيم الفراغ. تأكد من الحد الأدنى من التباين بين تقييمات الفراغ المتتالية للتحقق من استقرار النظام.

4. معايير القبول ومصفوفة القرار

عتبات القبول الأساسية

قاعدة الـ 10% (الوزن وعدد الجسيمات): يجب ألا تتجاوز قيمة الفراغ 10٪ من القيمة المقاسة الفعلية للعينة (استنادًا إلى القيم المقاسة الفعلية، وليس حد الرسم التصميمي).

الحد الحرج للجسيمات: لا يُسمح بوجود جزيئات كبيرة الحجم محظورة أو حرجة (كما هو محدد في مواصفات هندسة المكونات) على الغشاء الفارغ.

قواعد اتخاذ القرار

يمر (نسبة الفراغ ≤ 10% ولا توجد جزيئات كبيرة الحجم حرجة): تم التحقق من صحة النظام. اطرح قيمة الفراغ من نتيجة العينة الخام للحصول على القيمة المعايرة النهائية.

يفشل (نسبة العينة الفارغة > 10% أو وجود جزيئات كبيرة الحجم بشكل حرج): تُعتبر دفعة الاختبار بأكملها لاغية. يُمنع منعًا باتًا خصم قيمة العينة الفارغة غير المطابقة للمواصفات لإخفاء التلوث الخلفي المنهجي. يجب معالجة السبب الجذري قبل إعادة الاختبار.

5. أسباب الانحراف الشائعة والإجراءات التصحيحية لاختبارات الفراغ

يُعدّ تجاوز القيم الفارغة أثناء الاختبار الفعلي مشكلة متكررة الحدوث. وتتمحور الأسباب الرئيسية حول أربعة أبعاد: المواد الاستهلاكية، والمعدات، والبيئة، والتشغيل. وفيما يلي توضيح للإجراءات التصحيحية المستهدفة:

تلوث المواد الاستهلاكية

الأسباب: نقاء مذيب التنظيف دون المستوى المطلوب، أو أغشية الترشيح غير المحكمة الإغلاق بعد الفتح، أو غسل الأواني الزجاجية بشكل غير كامل.

الإجراءات التصحيحية: استبدل بمذيبات تنظيف عالية النقاء من نوع HPLC؛ انتقل إلى أغشية ترشيح جديدة تمامًا ومغلقة؛ استخدم أغشية ≤0.45 ميكرومتر (أو ≤0.22 ميكرومتر للمتطلبات العالية) لترشيح المذيبات مسبقًا إذا لزم الأمر؛ قم بتعريض جميع الأواني الزجاجية للتنظيف بالموجات فوق الصوتية والتجفيف الخالي من الغبار للقضاء على التلوث الاستهلاكي المتأصل.

التلوث المتبقي في المعدات

الأسباب: تراكم الجسيمات أو الزيت من الاختبارات السابقة الموجودة في خطوط السوائل أو غرف التنظيف أو تجهيزات تثبيت العمل.

الإجراءات التصحيحية: تنفيذ عمليات تنظيف عميقة على المعدات قبل الاختبار، مما يؤدي إلى تمديد مدة شطف دوران المذيب؛ تفكيك وتنظيف المناطق العمياء بشكل دوري؛ فرض عمليات التحقق الإلزامية من المعدات الفارغة بعد اختبار العينات عالية التلوث، وإنشاء سجلات فحص تنظيف المعدات.

نظافة بيئية غير متوافقة

الأسباب: تصنيف غرفة نظيفة غير كافٍ، أو اختلالات في درجة الحرارة/الرطوبة، أو وجود جزيئات معلقة زائدة في الهواء.

الإجراءات التصحيحية: إجراء الصيانة الروتينية على مرشحات HEPA في الغرف النظيفة، وتنظيم درجة الحرارة والرطوبة المحيطة، وتشغيل معدات التنقية قبل الاختبار لضمان أن البيئة تلبي متطلبات اختبار الغرف النظيفة من الفئة ISO 5-7.

العمليات غير القياسية

الأسباب: عدم ارتداء المشغلين ملابس خالية من الوبر، أو لمس منطقة الترشيح الفعالة للمواد الاستهلاكية أو أغشية الترشيح، أو تبسيط الإجراءات.

الإجراءات التصحيحية: توحيد إجراءات العمل في غرف التنظيف الخاصة بالمشغلين، وتعزيز التدريب قبل بدء العمل، والتطبيق الصارم لبروتوكولات الاختبار الموحدة لمنع التلوث الناتج عن تدخل الإنسان.

6. سيناريوهات التطبيق الهندسي وتواتر التنفيذ

يُعدّ اختبار الفراغ إجراءً روتينياً لمراقبة الجودة في اختبارات النظافة، وليس تجربة تُجرى لمرة واحدة. ويجب إجراؤه بترددات ثابتة بناءً على سيناريوهات الاختبار لضمان استقرار النظام بشكل مستمر.

اختبارات الإنتاج الروتينيةيجب إكمال اختبار فارغ واحد يوميًا قبل الاختبار الرسمي عند بدء تشغيل النظام للتحقق من امتثال نظام الاختبار لهذا اليوم.

يتم تفعيلها بتغيرات الحالةيجب إجراء اختبار فارغ على الفور كلما تغيرت دفعات مذيبات التنظيف أو دفعات أغشية الترشيح أو معدات الاختبار أو مواقع الاختبار.

صيانة المعدات بعد الاستخداميجب إعادة إجراء اختبار فارغ بعد التنظيف العميق للمعدات أو صيانتها أو إعادة تشغيلها بعد فترة توقف طويلة للتأكد من الامتثال الأساسي.

عمليات تدقيق الجودةيجب أن تتضمن عمليات التدقيق المختبرية الداخلية/الخارجية الشهرية أو الربع سنوية اختبارات فارغة كبند أساسي للتحقق من استقرار قدرة الاختبار.

تغطي تطبيقاتها جميع القطاعات التي تتطلب مراقبة دقيقة للنظافة التقنية، بما في ذلك محركات السيارات، وناقلات الحركة، وأنظمة الفرامل، والمكونات الهيدروليكية، والأجزاء الهيكلية الدقيقة لبطاريات الطاقة الجديدة، والمكونات الدقيقة في صناعة الطيران. وهي طريقة اختبار أساسية وحاسمة لمراقبة الجودة في الصناعات التحويلية المتطورة.

7. سيناريوهات التطبيق الهندسي وتواتر التنفيذ

يُعد اختبار الفراغ إجراءً روتينياً لمراقبة الجودة في اختبار النظافة بدلاً من أن تكون تجربة لمرة واحدة، يجب إجراؤها بترددات ثابتة بناءً على سيناريوهات الاختبار لضمان استقرار النظام بشكل مستمر.

اختبارات الإنتاج الروتينيةيجب إكمال اختبار فارغ واحد يوميًا قبل الاختبار الرسمي عند بدء تشغيل النظام للتحقق من امتثال نظام الاختبار لهذا اليوم.

يتم تفعيلها بتغيرات الحالةيجب إجراء اختبار فارغ على الفور كلما تغيرت دفعات مذيبات التنظيف أو دفعات أغشية الترشيح أو معدات الاختبار أو مواقع الاختبار.

صيانة المعدات بعد الاستخداميجب إعادة إجراء اختبار فارغ بعد التنظيف العميق للمعدات أو صيانتها أو إعادة تشغيلها بعد فترة توقف طويلة للتأكد من الامتثال الأساسي.

عمليات تدقيق الجودةيجب أن تتضمن عمليات التدقيق المختبرية الداخلية/الخارجية الشهرية أو الربع سنوية اختبارات فارغة كبند أساسي للتحقق من استقرار قدرة الاختبار.

تغطي تطبيقاتها جميع القطاعات التي تتطلب مراقبة دقيقة للنظافة التقنية، بما في ذلك محركات السيارات، وناقلات الحركة، وأنظمة الفرامل، والمكونات الهيدروليكية، والأجزاء الهيكلية الدقيقة لبطاريات الطاقة الجديدة، والمكونات الدقيقة في صناعة الطيران. وهي طريقة اختبار أساسية وحاسمة لمراقبة الجودة في الصناعات التحويلية المتطورة.

التعليمات

س1: إذا اجتاز الاختبار الفارغ، فلماذا يُشترط خصم قيمة الفراغ؟ هل يمكن استخدام بيانات الاختبار الخام مباشرةً في التقارير؟

ج1: لا يمكن استخدام البيانات الأولية مباشرةً في التقارير. وفقًا لمعياري VDA 19.1-1:2018 وISO 16232، تمثل قيمة الفراغ التلوث الخلفي المتأصل من نظام الاختبار، وليس تلوث المكون. يشير اجتياز اختبار الفراغ (≤10% من قيمة العينة المقاسة) إلى أن تداخل النظام يقع ضمن هوامش الخطأ المعياري المسموح بها، وليس إلى أن التلوث الخلفي معدوم. يؤدي عدم خصم قيمة الفراغ إلى نتائج نظافة مرتفعة بشكل مصطنع، مما يتسبب في تصنيف الأجزاء المطابقة على أنها غير مطابقة، ويؤدي إلى أخطاء في إتلاف الدفعات. يعزل خصم قيمة الفراغ المتوافق تداخل النظام بدقة، ويعيد مستوى النظافة الحقيقي للمكون، ويلبي تمامًا متطلبات تدقيق سلسلة التوريد الخاصة بـ CNAS وOEM. يُحظر خصم قيمة الفراغ منعًا باتًا فقط عندما تتجاوز قيمة الفراغ الحدود المسموح بها، مما يستلزم إبطال البيانات وتصحيح النظام.

س٢: لماذا يتم قياس حد الفراغ بنسبة ١٠٪ بناءً على "قيمة العينة المقاسة فعلياً" بدلاً من "حد الرسم الهندسي"؟ ما هي الاختلافات في الاختبارات التي يُحدثها هذان المعياران؟

أ2: تنص النصوص القياسية صراحةً على استخدام قيمة التلوث المقاسة الفعلية للعينة كمعيار مرجعي، وهو الأساس الرسمي للتقييم لدى كل من ISO وVDA؛ أما حدود الرسومات الهندسية فهي مجرد عتبات لقبول جودة المنتج ولا تنطبق على تقييمات مراقبة جودة العينات الفارغة. ويكمن الفرق الجوهري بينهما في أنه إذا استُخدمت حدود الرسومات كمعيار مرجعي، فسيتم التغاضي عن حدود العينات الفارغة للمكونات ذات النظافة الفائقة التي تقل قيمها الفعلية بكثير عن مواصفات الرسومات. وهذا يسمح بمرور حالات عدم المطابقة في خلفية النظام، مما يؤدي إلى تشويه البيانات. أما المقارنة المعيارية مقابل 10% من قيمة العينة المقاسة الفعلية فتتلاءم مع مكونات جميع درجات النظافة، وتطابق بدقة ظروف الاختبار الفعلية لدفعة العينات الحالية، وتتحكم بدقة في خطأ تداخل النظام. وهذا شرط أساسي لضمان حساسية ودقة القياس في اختبارات نظافة المكونات الدقيقة، فضلاً عن كونه عنصر تقييم رئيسي في عمليات تدقيق أنظمة المختبرات.
