ما هي طريقة الشطف والتروية لاستخلاص النظافة التقنية؟

ملخص

النظافة التقنية تزداد أهمية هذه التقنية في تطبيقات السيارات، والتصنيع الدقيق، والهيدروليكا، والفضاء، والطاقة المتجددة. ويمكن أن تتسبب رقائق المعادن، والغبار، ومخلفات التشغيل، وتلوث الزيت، والألياف، وغيرها من الجسيمات داخل المكونات في التصاق الصمامات، والتآكل غير الطبيعي، وانسداد التدفق، والتسرب، أو تعطل النظام.

يُعدّ الشطف والاستخلاص بالتروية... استخلاص النظافة التقنية طريقة تستخدم تدفق السوائل المتحكم به لإزالة الملوثات من القنوات الداخلية والتجاويف والهياكل المعقدة. وهي مناسبة بشكل خاص للمكونات ذات مسارات التدفق المغلقة أو الممرات الداخلية التي يصعب الوصول إليها باستخدام طرق الاستخلاص التقليدية.

استناداً إلى مبادئ ISO 16232 و VDA 19.1تشرح هذه المقالة مبدأ العمل والتطبيقات والمزايا واعتبارات الاختيار لطريقة الغسل والتروية.

1. ما هو الشطف والاستخراج بالتروية؟

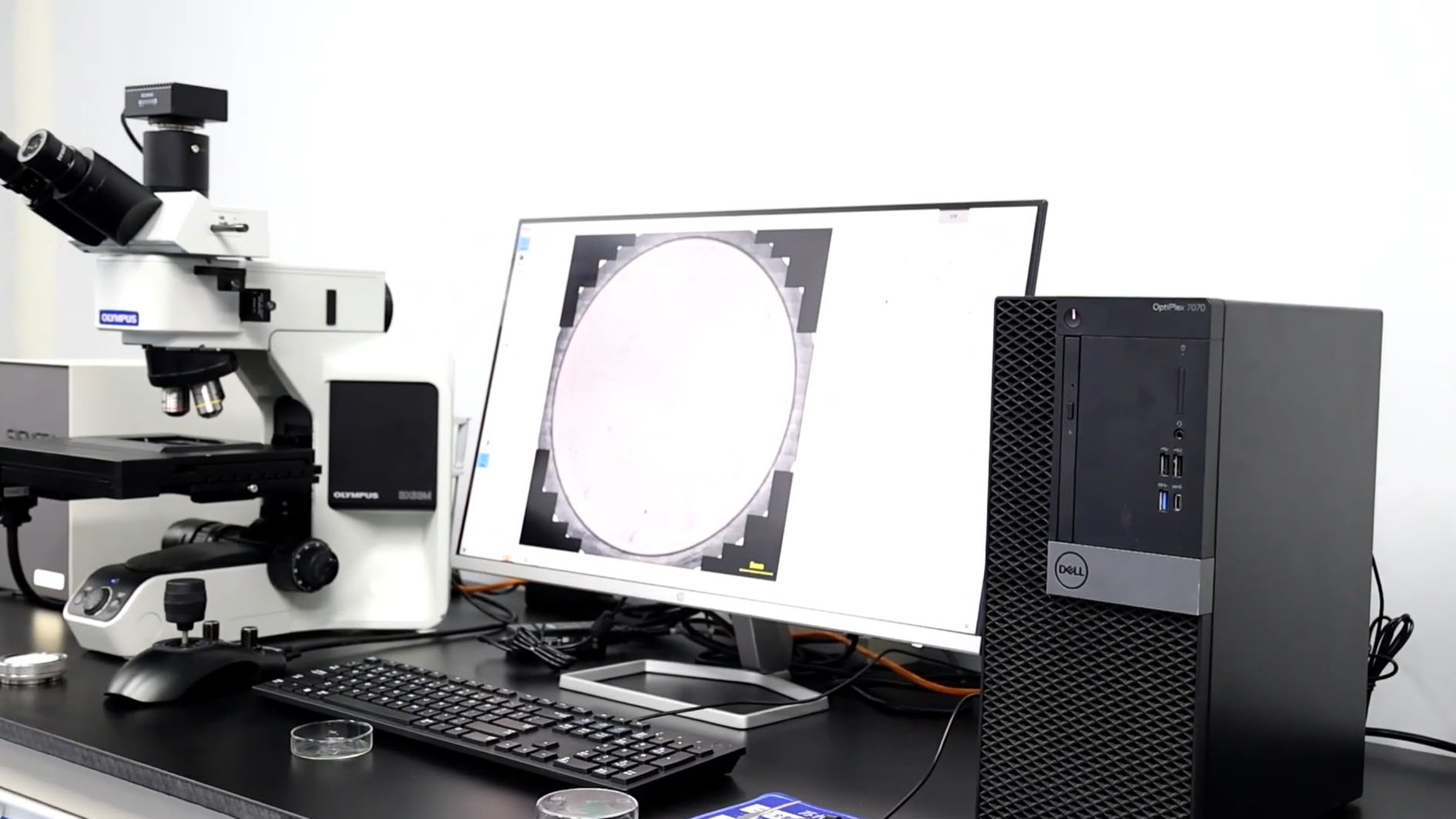

يتطلب فحص النظافة الفنية استخراج الملوثات من أحد المكونات وجمعها لإجراء المزيد من التحليلات، مثل عد الجسيمات، وقياس حجم الجسيمات، والتحليل المجهري، أو التقييم الوزني.

تشمل طرق الاستخراج الشائعة ما يلي: استخلاص بالرش, الاستخلاص بالموجات فوق الصوتية, استخلاص بالرج، و استخلاص الغسل/التروية.

يُعدّ الاستخلاص بالرشّ مناسبًا بشكل أساسي للأسطح المفتوحة والتي يسهل الوصول إليها، بينما يستخدم الاستخلاص بالموجات فوق الصوتية ظاهرة التجويف للمساعدة في إزالة الملوثات من المكونات الأصغر حجمًا أو الأكثر تعقيدًا. أما الاستخلاص بالرجّ فيستخدم حركة السوائل لتفكيك الملوثات.

في المقابل، تعمل تقنيتا الشطف والتروية على توجيه سائل التنظيف عبر البنية الداخلية للمكون. ويساعد التدفق المتحكم به على إزالة الجزيئات من القنوات الداخلية والتجاويف والثقوب العميقة والممرات المنحنية.

لذلك، فهو مناسب بشكل خاص للمكونات التي ترتبط متطلبات نظافتها بشكل أساسي بمسارات السوائل الداخلية.

2. التطبيقات النموذجية

مكونات السيارات

تحتوي مكونات مجموعة نقل الحركة وناقل الحركة في السيارات عادةً على ممرات للزيت وقنوات هيدروليكية وهياكل تبريد. ويمكن أن يؤثر التلوث داخل هذه المناطق على تشغيل الصمامات وأداء المضخات وموثوقية النظام.

تشمل التطبيقات النموذجية ما يلي:

• أجسام صمامات النقل

• وحدات التحكم الهيدروليكية

• أجسام المضخات الهيدروليكية

• ممرات زيت المحرك والتبريد

• مكونات نظام التوجيه

المكونات الهيدروليكية والهوائية

تُعد الأنظمة الهيدروليكية حساسة للغاية للتلوث بالجسيمات. يمكن أن تتسبب الجسيمات الصغيرة في تعطل الصمامات، وتآكل موانع التسرب، وتقلبات الضغط، وانخفاض أداء النظام.

يمكن استخدام تقنية الشطف والاستخلاص بالتروية من أجل:

• كتل الصمامات الهيدروليكية

• صمامات تناسبية وصمامات مؤازرة

• تجميعات الأنابيب الهيدروليكية

• حاويات المرشحات

• مكونات دقيقة للتحكم في السوائل

مكونات الطاقة الجديدة والتبريد السائل

غالباً ما تستخدم المركبات الكهربائية وأنظمة تخزين الطاقة وأنظمة التبريد السائل لمراكز البيانات مكونات ذات قنوات داخلية معقدة.

تشمل التطبيقات النموذجية ما يلي:

• ألواح التبريد السائل

• مشعبات التبريد

• وحدات تبريد CDU

• أنابيب التبريد السائل

• مكونات من الألومنيوم ذات قنوات داخلية

قد تبقى رقائق الألومنيوم ومخلفات التصنيع وبقايا اللحام وغيرها من الجزيئات داخل هذه القنوات، مما يؤثر على تدفق السوائل أو كفاءة نقل الحرارة. ويمكن أن يساعد التنظيف بالاستخلاص في تقييم نظافة هذه المكونات من الداخل.

3. كيف تعمل طريقة الشطف والتروية؟

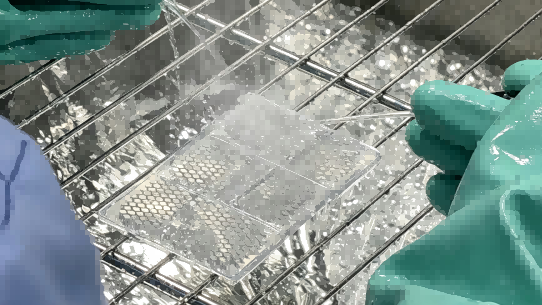

أثناء الاختبار، يتم توصيل المكون بـ نظام شفط التنظيف من خلال تجهيزات مخصصة. ثم يتم تدوير سائل التنظيف أو الاستخلاص عبر الممرات الداخلية في ظل ظروف مضبوطة.

قد تشمل المعايير المهمة ما يلي:

• معدل التدفق

• ضغط

• سرعة التدفق

• وقت الاستخراج

• عدد دورات الشطف

• شروط الترشيح

أثناء مرور السائل عبر المكون، تساعد قوى التدفق والقص على فصل الملوثات عن الأسطح الداخلية. ثم يُرشح السائل الملوث، ويمكن تحليل الجسيمات المجمعة لتحديد كمية الجسيمات, توزيع الحجم، و كتلة.

هذه العملية الخاضعة للتحكم تجعل الطريقة فعالة بشكل خاص لمسارات التدفق الداخلية والأشكال الهندسية المعقدة للمكونات.

4. المزايا الرئيسية

استخلاص فعال من الهياكل الداخلية

تسمح هذه الطريقة لسائل التنظيف بالوصول إلى الثقوب العميقة والقنوات المنحنية والتجاويف وغيرها من المناطق التي قد يصعب الوصول إليها باستخدام طرق الاستخلاص الموجهة نحو السطح.

اختبار مضبوط وقابل للتكرار

يمكن التحكم في معدل التدفق والضغط ووقت الاستخلاص ودورات الشطف وتسجيلها. يساعد ذلك على تحسين قابلية تكرار الاختبار ويتيح مقارنة أكثر اتساقًا بين المكونات ودفعات الإنتاج.

تكييف المكونات المرنة

باستخدام التجهيزات والموصلات المناسبة، يمكن تكييف نظام واحد مع مكونات مختلفة، بما في ذلك أجسام الصمامات، والوحدات الهيدروليكية، وألواح تبريد السوائل، وتجميعات الأنابيب، وأجسام المضخات.

مناسب للفحص الآلي

يمكن للأنظمة الحديثة دمج عمليات التنظيف التلقائي، والترشيح، وإعداد العينات، وتسجيل البيانات، وتتبع النتائج، مما يدعم كفاءة أكبر. مراقبة جودة النظافة.

5. ISO 16232 و VDA 19.1

ISO 16232 و VDA 19.1 توفير أطر عمل لـ فحص النظافة الفنية، ويشمل ذلك استخلاص الملوثات، والترشيح، وتحليل الجسيمات، وتقييم النظافة.

لا يشترط استخدام نفس طريقة الاستخلاص لكل مكون. يجب اختيار الطريقة المناسبة وفقًا لشكل المكون، وموقع الملوثات، وهدف الفحص.

بالنسبة للمكونات ذات قنوات التدفق الداخلية والتجاويف المعقدة، يمكن أن يكون الشطف والتروية نهجًا مناسبًا للاستخلاص عندما يتم تحديد العملية والتحقق من صحتها بشكل صحيح.

بالنسبة للمكونات البسيطة التي تحتوي بشكل أساسي على تلوث خارجي، قد تكون طرق أخرى مثل الرش أو الاستخلاص بالموجات فوق الصوتية أكثر ملاءمة.

6. الخاتمة

ال طريقة الغسل والتروية هو أسلوب متخصص لاستخلاص النظافة التقنية للمكونات ذات القنوات الداخلية والتجاويف ومسارات التدفق المعقدة.

من خلال تدوير سائل التنظيف المتحكم فيه عبر المكون، يمكن تحسين استخلاص الجزيئات الداخلية وتوفير عينات موثوقة لتحليل النظافة اللاحق.

وهو مفيد بشكل خاص في تطبيقات السيارات، والهيدروليكا، وتبريد السوائل في مجال الطاقة الجديدة، والتصنيع الدقيق، والفضاء الجوي.

مع ازدياد تعقيد هياكل المكونات، ستستمر أنظمة التنظيف الآلية، وإدارة البيانات الرقمية، وعمليات الاستخراج الأكثر كفاءة في دعم مستويات أعلى من مراقبة النظافة التقنية.

التعليمات

س1: لماذا يتم استخدام الغسل والتروية لاستخلاص المكونات المعقدة؟

لأن الملوثات قد تبقى داخل الحفر العميقة والقنوات المنحنية والتجاويف وغيرها من المناطق التي يصعب الوصول إليها من الخارج، فإن عملية الشطف والضخ توجه سائل التنظيف عبر هذه المسارات الداخلية لتحسين استخلاص الملوثات.

س2: هل يمكن استخدام الشطف والاستخراج بالتروية مع ISO 16232 و VDA 19.1؟

نعم. لا يحدد معيارا ISO 16232 وVDA 19.1 طريقة استخلاص واحدة لكل مكون. يجب اختيار طريقة الاستخلاص وفقًا لبنية المكون وهدف الفحص. يمكن استخدام الغسل والتروية عندما يكون ذلك مناسبًا للمكون، وعندما تكون عملية الاستخلاص مضبوطة وموثقة بشكل صحيح.
