يُستخدم نظام فحص النظافة التقنية SinAPC15A لاختبار نظافة عينات مكونات السيارات. يستطيع هذا النظام عدّ وتحليل نوع وحجم وكمية جزيئات الملوثات الموجودة على غشاء الترشيح تلقائيًا، وتصنيفها حسب حجمها.
يفي هذا الجهاز بمتطلبات المواصفات الخاصة بمعايير اختبار نظافة المكونات، مثل VDA19 وISO16232 وNAS1638 وISO4406 وISO4407 وغيرها. ويمكنه تحديد الجسيمات المعدنية وغير المعدنية والألياف التي يزيد حجمها عن 15 ميكرومترًا في غضون 3 دقائق. وتتجاوز دقة التكرار 98% (بعد مسح الغشاء 10 مرات).
| وصف |
العلامة التجارية والطراز:
-العلامة التجارية: شيينز
- الموديل: SinAPC15A نظام فحص النظافة الفنية
الغرض من الجهاز:

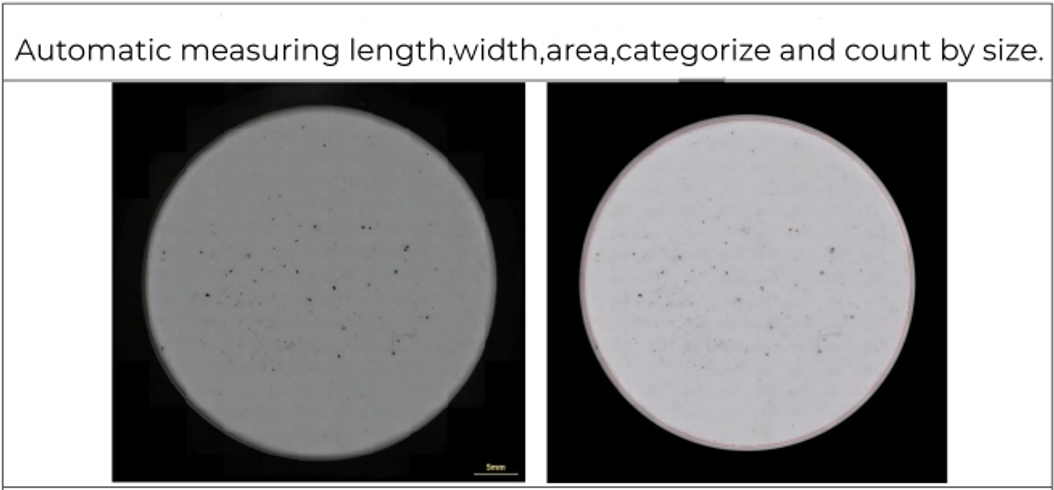

- يستخدم لحساب وتحليل نوع وحجم وكمية جزيئات الملوثات على غشاء الترشيح، وتصنيفها حسب درجة الحجم.
مكونات المعدات:

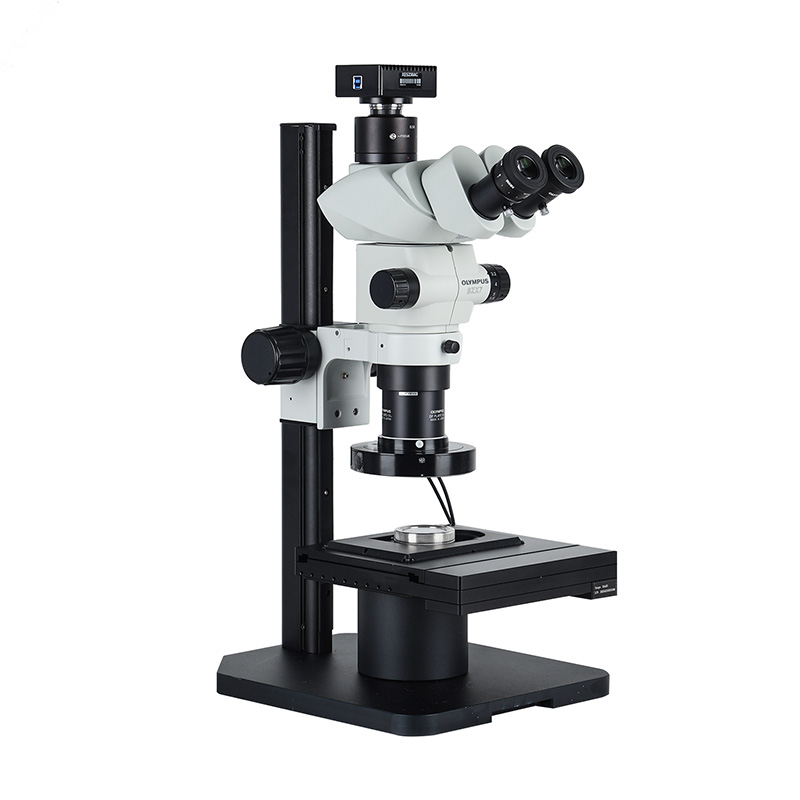

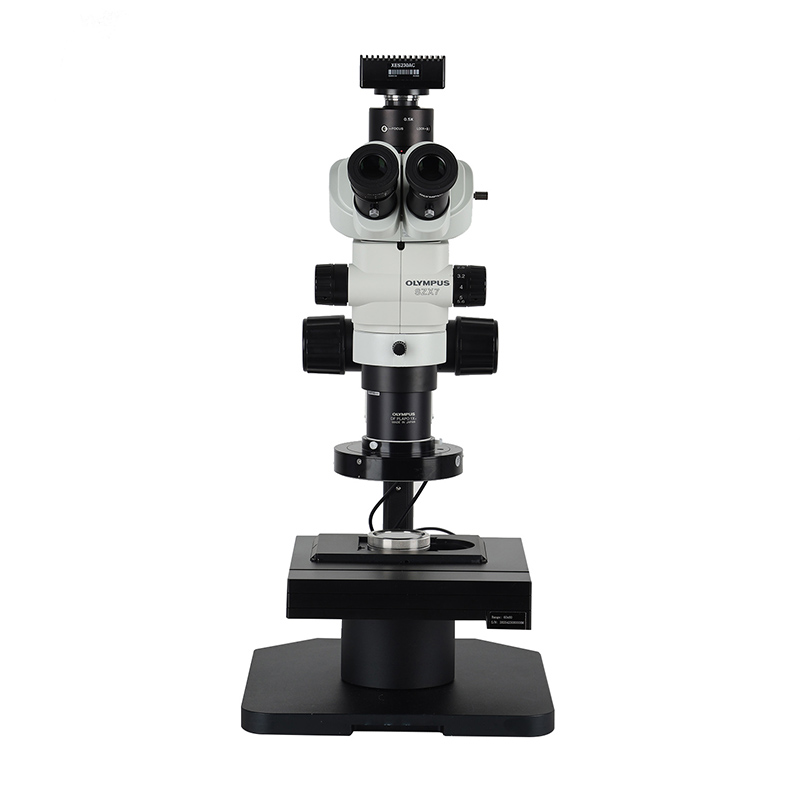

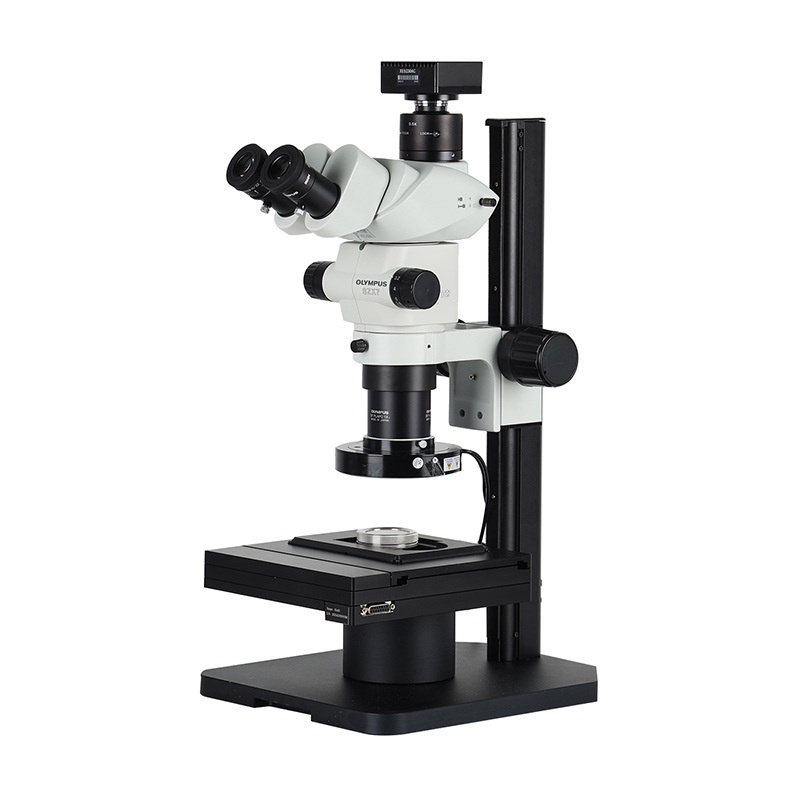

مجهر أوليمبوس SZX7 الياباني ذو عمق مجال عالٍ
- منصة مسح ضوئي آلية عالية الدقة
نظام تصوير عالي الدقة
- برنامج النظافة التقنية
- حاسوب عالي الأداء
أداء:
- يوفر المجهر الاستريو الياباني Olympus SZX7 ذو عمق المجال العالي (للكشف عن الجسيمات ≥15 ميكرومتر) للعملاء حلولاً أكثر شمولاً مع أداء تصوير ممتاز وتجربة تشغيل مريحة.
- دقة تكرار محوري X و Y في مرحلة المسح الضوئي ذات التحكم التلقائي الكامل ≤ 1 ميكرومتر؛ الشوط: 80 مم * 60 مم؛ السرعة القصوى ≥ 100 مم / ثانية؛ الحد الأدنى لحجم الخطوة: ≤ 200 نانومتر.
- كاميرا CMOS ملونة عالية الدقة مزودة بواجهة USB 3.0 تتميز بدقة 0.5 ميكرومتر/بكسل، وعدد بكسلات فعلي يبلغ 2.3 مليون، ومعدل إطارات عالٍ يبلغ 40 إطارًا/ثانية وسرعة التقاط سريعة بدون تأخير.

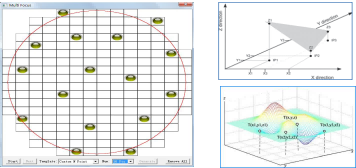

- يتميز برنامج تحليل النظافة الاحترافي بعمليات مبسطة ومتطورة؛ مع وظائف مثل تقنية التجميع السلس، وتحديد المواقع المتكرر لكل جسيم، وتصفح الصور الكامل، وإحصائيات الجسيمات، والتقييم التلقائي، وتصدير التقارير الاحترافية بنقرة واحدة، مما يضمن كفاءة ودقة وموثوقية عالية.
- نظام التشغيل: يتميز بنظام التشغيل Windows 10/64 بت، وتكوين أجهزة الكمبيوتر لا يقل عن: معالج ثماني النواة Intel Core i7، وقرص صلب بسعة 1 تيرابايت، وذاكرة وصول عشوائي بسعة 16 جيجابايت، وقرص صلب بسعة 1 تيرابايت، وشاشة عرض عالية الدقة مقاس 21.5 بوصة.
| تكوين النظام |
SinAPC15A نظام فحص النظافة الفنية | ||||
رقم | اسم | نموذج | التصنيع | كمية |
1 | الوحدة الرئيسية للمجهر | SZX7 | أوليمبوس | 1 |
2 | مسح آلي | شيان | شيينز | 1 |
3 | برنامج النظافة | شيان | شيينز | 1 |
4 | حاسوب | ديل | ديل | 1 |
5 | واجهة الكاميرا | 0.63X | أوليمبوس | 1 |
6 | آلة تصوير | SC230A | شيينز | 1 |
7 | حامل غشاء الترشيح | AClean-CZ | شيينز | 1 |
8 | Fمزيج Pتحديد الموقع Bقفل | شيان | شيينز | 1 |
9 | حجم | 0.01 مم | شيينز | 1 |
10 | شريحة مُعَلَّمة بالجسيمات | أوبتو | شيينز | 1 |
11 | الاستقطاب التلقائي | Xiens-PL | شيينز | 1 |
| ميزات الأداء |
1. يجب التحكم في وقت المسح والتقييم لغشاء مرشح واحد في غضون 3 دقائق (في ظل وجود عدسة موضوعية 3×، مع تكبير إجمالي لا يقل عن 250×).

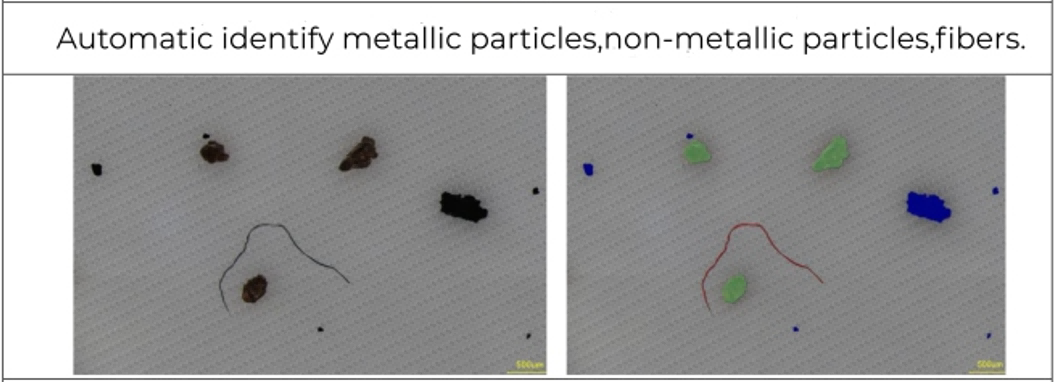

2. يمكن للتحليل أن يميز بدقة بين الجسيمات المعدنية والجسيمات غير المعدنية والألياف، وذلك لتوفير أساس بيانات معياري للحكم.
3. يعمل المجهر الاستريو ذو المستوى البحثي ذو عمق المجال العالي، بفضل عمق المجال العالي للغاية وجهاز تثبيت غشاء الترشيح من الجيل الرابع الجديد، على حل مشكلة عدم القدرة على التقاط جميع الصور المركزة بوضوح أثناء المسح الضوئي بسبب السطح غير المستوي لغشاء الترشيح.
المعايير الفنية |
نظام فحص النظافة الفنية SinAPC15A | |||
1 | مجهر | أوليمبوس | مجهر ستيريو عالي العمق من أوليمبوس (اليابان) SZX7 |
2 | النظام البصري: ضوء متوازٍ (مع ضوء مستقطب وأنماط مراقبة المجال الساطع) | ||
3 | نسبة التكبير: 7:1 | ||
4 | التكبير البصري: 0.8-5.6x تكبير البكسل: حوالي 450 ضعفًا | ||
5 | آلة تصوير | سوني IMX174 | مستشعر CMOS |
6 | عدد البكسلات الفعالة: 230 واط | ||
7 | نوع الواجهة: USB3.0 | ||
8 | الدقة: 1920 × 1200 | ||
9 | حجم البكسل: 5.6 × 5.6 ميكرومتر | ||
10 | الدقة: 0.5 ميكرومتر/بكسل | ||
11 | معدل الإطارات: 40 إطارًا | ||
12 | مصدر الضوء | شيينز | تقنية الاستقطاب المزدوج الفريدة من نوعها في الصناعة (تقنية حاصلة على براءة اختراع، رقم براءة الاختراع: CN22150999U) |
13 | تبديل الاستقطاب التلقائي بالكامل | ||
14 | التحكم الآلي بالبرمجيات | ||
15 | منصة آلية | أكسيوسكوب 7 | مرحلة مسح ضوئي أوتوماتيكية بالكامل على المحورين X و Y: دقة التكرار ≤ 2 ميكرومتر؛ شوط المسح: 80 مم × 60 مم؛ السرعة القصوى ≥ 100 مم/ث؛ أصغر خطوة ≤ 200 نانومتر |
16 | شريحة قياسية للجسيمات | ألمانيا | الموديل: أوبتو |
17 | المادة: زجاج | ||
18 | عدد الجسيمات: 224 (أعلى من 64 في الصناعة) | ||
19 | محاكاة الشكل الفعلي للجسيمات إلى أقصى حد أشكال الجسيمات: دائرية، دائرية مجوفة، بيضاوية، مستطيلة، على شكل حرف S، إلخ؛ لا يوجد خط مستقيم واحد | ||
20 | حاسوب | ديل | نظام التشغيل: ويندوز 10/64 بت؛ مواصفات جهاز الكمبيوتر لا تقل عن: معالج ثماني النواة Intel Core i5، قرص صلب بسعة 1 تيرابايت، ذاكرة وصول عشوائي (RAM) بسعة 16 جيجابايت، قرص صلب بسعة 1 تيرابايت، شاشة عرض عالية الدقة (HD) مقاس 21.5 بوصة |
21 | برمجة | ينظف | برنامج تحليل نظافة احترافي مزود بوظائف تشمل التشغيل بنقرة واحدة، وتحديد موقع كل جسيم بشكل متكرر، وإحصائيات الجسيمات، والتقييم التلقائي، وتصدير التقارير الاحترافية بنقرة واحدة، وغيرها، مع ترقية مجانية مدى الحياة. |
22 | قابلية التكرار | 98% | قابلية التكرار ≥98% بعد مسح غشاء الترشيح عشر مرات |
23 | دقة الكشف | 15 ميكرومتر | تم قياسها فعليًا للكشف عن الجسيمات التي يبلغ حجمها 15 ميكرومترًا أو أكبر وفقًا لمعيار VDA19.1، يوصى بتحليل الجسيمات ≥15 ميكرومتر باستخدام مجهر ستيريو (بنسبة تكبير ≤16:1). |
24 | طريقة المسح الضوئي | أوتوماتيكي بالكامل | مسح ضوئي تلقائي بالكامل بنقرة واحدة، وإنشاء بيانات الجسيمات تلقائيًا، وتصدير التقارير بنقرة واحدة |
25 | مدة التحليل | سريع | بالنسبة لأغشية الترشيح التي يبلغ قطرها 47/50 مم، لا يتجاوز الوقت من التحليل الواحد إلى إخراج النتائج 3 دقائق |
يُستخدم نظام فحص النظافة التقنية SinAPC15A لاختبار نظافة عينات مكونات السيارات. يستطيع هذا النظام عدّ وتحليل نوع وحجم وكمية جزيئات الملوثات الموجودة على غشاء الترشيح تلقائيًا، وتصنيفها حسب حجمها.يفي هذا الجهاز بمتطلبات المواصفات الخاصة بمعايير اختبار نظافة المكونات، مثل VDA19 وISO16232 وNAS1638 وISO4406 وISO4407 وغيرها. ويمكنه تحديد الجسيمات المعدنية وغير المعدنية والألياف التي يزيد حجمها عن 15 ميكرومترًا في غضون 3 دقائق. وتتجاوز دقة التكرار 98% (بعد مسح الغشاء 10 مرات).
