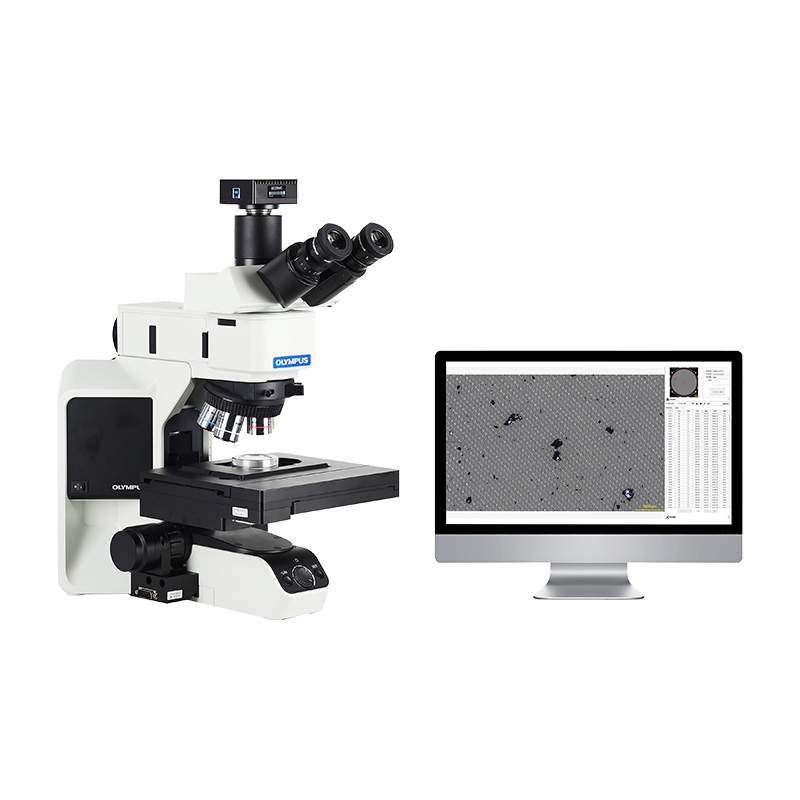

نظام تحليل النظافة التقنية SinAPC53M

العلامة التجارية والطراز:

-العلامة التجارية: شيينز

-نموذج:نظام تحليل النظافة التقنية SinAPC53M

الغرض من Dالجهاز:

-تستخدم ل قم بحساب وتحليل نوع وحجم وكمية ملوثالجسيمات الموجودة على غشاء الترشيح، وتصنيفها حسب حجمها.

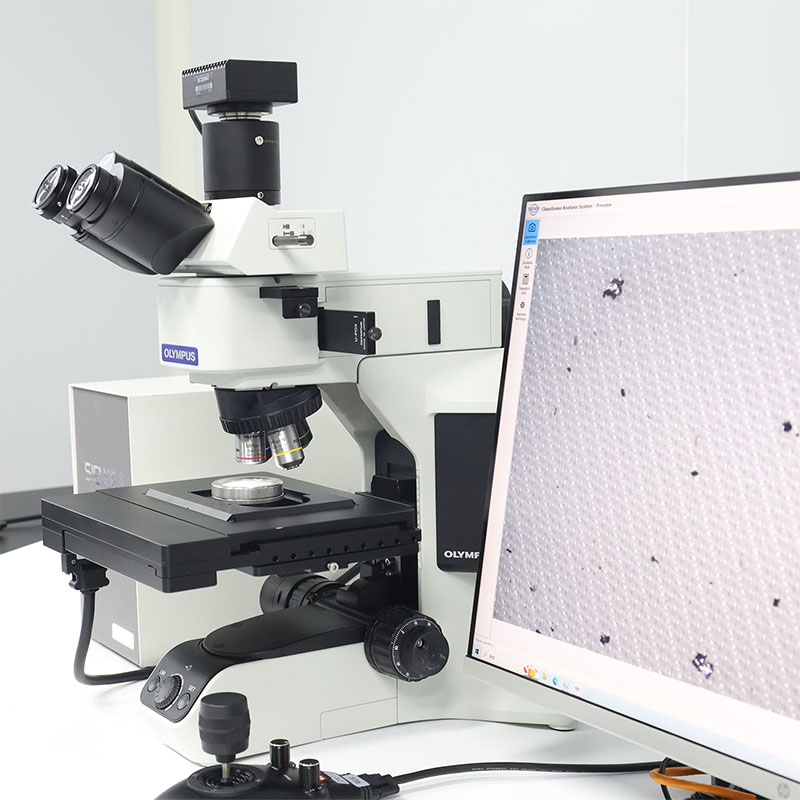

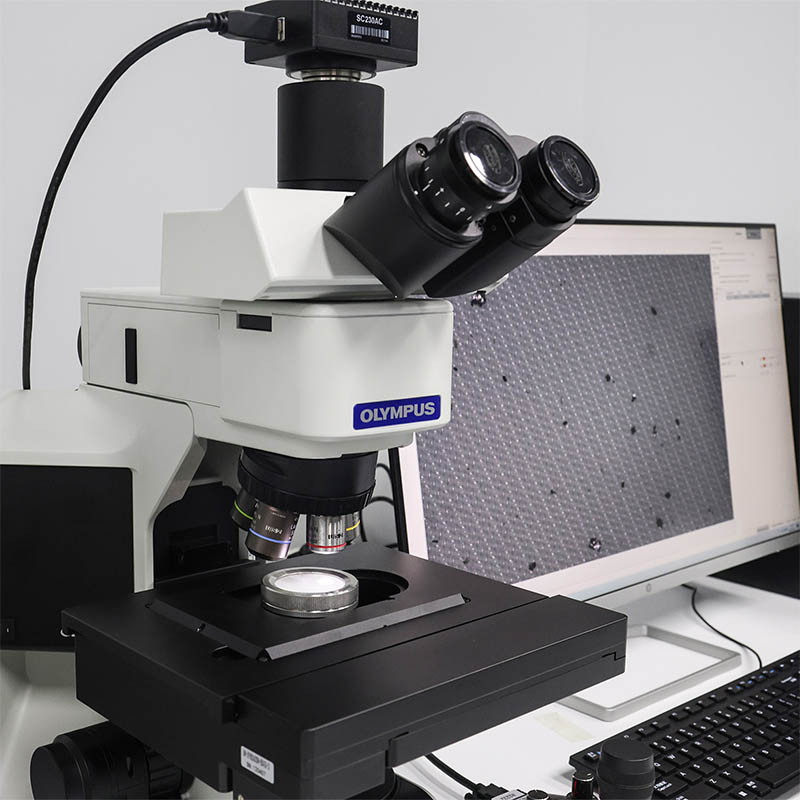

مكونات المعدات:

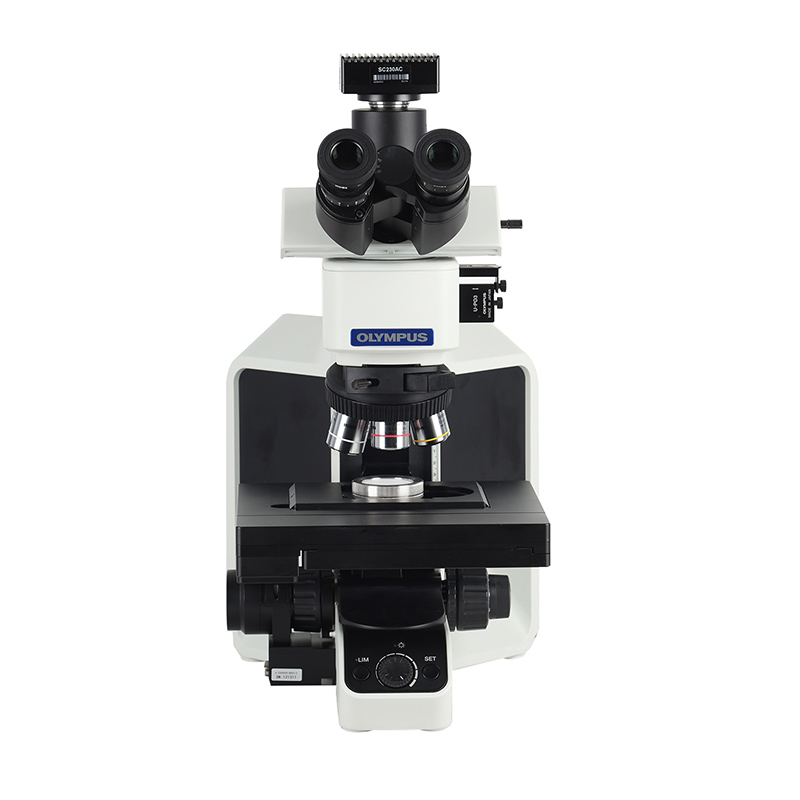

-أوليمبوس الياباني BX53Mمجهر ذو عمق مجال عالٍ

- منصة مسح ضوئي آلية عالية الدقة

نظام تصوير عالي الدقة

- برنامج النظافة التقنية

- حاسوب عالي الأداء

أداء:

-أوليمبوس الياباني BX53Mيوفر المجهر المعدني العمودي ذو الدرجة البحثية (للكشف عن الجسيمات ≥5 ميكرومتر) للعملاء حلولاً أكثر شمولاً مع أداء تصوير ممتاز وتجربة تشغيل مريحة.

- دقة تكرار محوري X و Y و Z، منصة مسح ضوئي يتم التحكم فيها تلقائيًا بالكامل≤1μمتر؛ شوط: 80 مم × 60 مم؛ السرعة القصوى≥100 مم/ثانية؛ الحد الأدنى لحجم الخطوة: ≤200 نانومتر.

كاميرا CMOS ملونة عالية الدقة مزودة بمنفذ USB 3.0 تتمتع بدقة 0.5μm/pixel، عدد البكسلات الفعلية 2.3 مليون، معدل إطارات عالي يبلغ 40 إطارًا/ثانية وسرعة التقاط سريعة بدون تأخير.

- يتميز برنامج تحليل النظافة الاحترافي بعمليات مبسطة ومتطورة؛ مع وظائف مثل تقنية التجميع السلس، وتحديد المواقع المتكرر لكل جسيم، وتصفح الصور الكامل، وإحصائيات الجسيمات، والتقييم التلقائي، وتصدير التقارير الاحترافية بنقرة واحدة، مما يضمن كفاءة ودقة وموثوقية عالية.

- نظام التشغيل: يتميز بنظام التشغيل Windows 10/64 بت، وتكوين أجهزة الكمبيوتر لا يقل عن: معالج ثماني النواة Intel Core i7، وقرص صلب بسعة 1 تيرابايت، وذاكرة وصول عشوائي بسعة 16 جيجابايت، وقرص صلب بسعة 1 تيرابايت، وشاشة عرض عالية الدقة مقاس 21.5 بوصة.

1. يجب التحكم في وقت المسح والتقييم لغشاء مرشح واحد في غضون 6 دقائق (في ظل وجود عدسة موضوعية 5×، مع تكبير إجمالي لا يقل عن 50×).

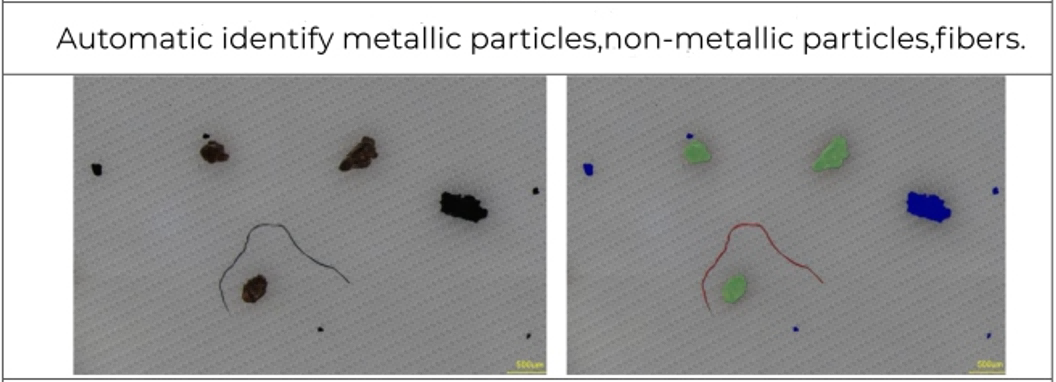

2. يمكن للتحليل أن يميز بدقة بين الجسيمات المعدنية والجسيمات غير المعدنية والألياف، وذلك لتوفير أساس بيانات معياري للحكم.

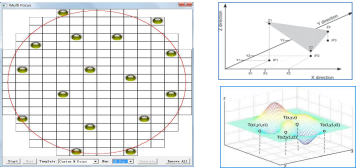

3.لمعالجة مشكلة عدم انتظام سطح غشاء المرشح مما يؤدي إلى فشل التقاط جميع الصور الواضحة أثناء المسح، يعتمد النظام على نظام متعدد النقاط لا مركزي و طريقة التعرف والتركيز التلقائية بالكامل. فهي تلغي الحاجة إلى قيام الموظفين بتحديد نقاط التركيز يدويًا مسبقًا، وبالتالي تحقيق وظيفة تعويض البعد البؤري التلقائية بالكامل.

4.يمكن تبديل واجهة البرنامج بين اللغتين الصينية والإنجليزية.

5.يقوم الجهاز بضبط شدة الإضاءة تلقائياً، التركيز التلقائي، يقوم بمسح تلقائي متعدد المجالات، ويجمع الصور تلقائيًا، ويجري تحليلًا إحصائيًا تلقائيًا للجسيمات.

6.يمكن للجهاز أن يركز بدقة وبشكل تلقائي على أحجام الجسيمات الكبيرة والصغيرة ويحسبها في نفس منطقة المسح.

7.يمكنه تصنيف وتحديد الدرجات وفقًا لدرجات الطول بناءً على معايير ISO16232-2018 و VDA19-2015 و NAS1638 و ISO4406 و ISO4407 والمعايير المحددة من قبل المؤسسة، ويمكنه حساب الطول الإجمالي للألياف على غشاء الترشيح.

8.وفقًا لمعيار ISO16232/8 لتحديد الدرجات، عند اختبار نفس العينة القياسية بشكل متكرر لعشر مرات، تصل نسبة التكرار إلى 99%.

9.وفقًا لمتطلبات العملاء، يمكن تصنيف الجسيمات ذات الأحجام المختلفة التي تتراوح من 5 ميكرومتر إلى 3000 ميكرومتر وما فوق، وعدّها وتقييمها.

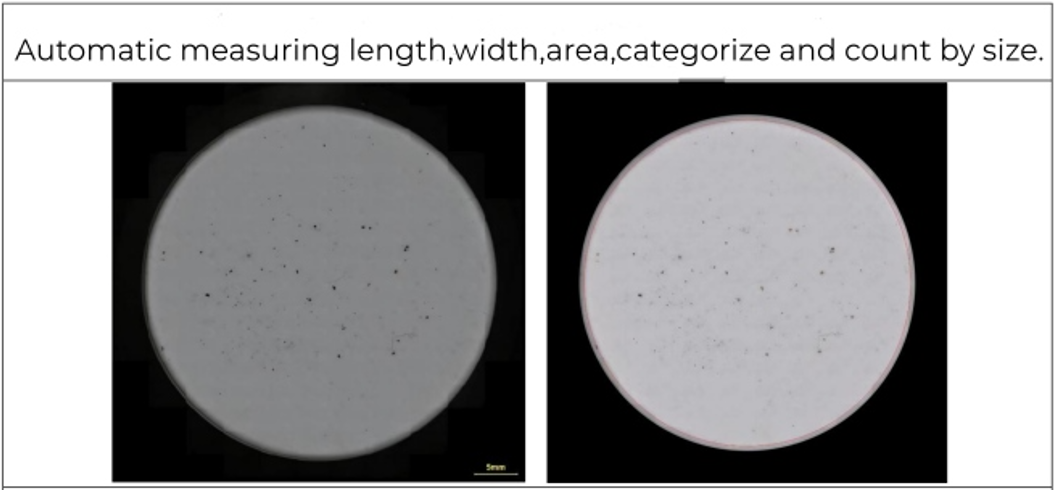

10.كما يمكنه تحديد الجسيمات الكبيرة التي يزيد قطرها عن 2 مم بدقة. ويستطيع النظام قياس وحساب معايير حجم الجسيم الواحد تلقائياً، مثل المساحة والعرض والدائرة المحيطة به.

11.يمكن للمشغلين إضافة العناصر الوظيفية التي يجب أن تنعكس في التقرير في البرنامج بحرية، ويحتوي البرنامج على وظيفة ذاكرة تلقائية.. Iيتخلى عن الطريقة التقليدية لاختيار القالب المناسب.

12.بعد مسح غشاء المرشح، ينبغي أن يتمتع الجهاز بقدرات الإحصاء التلقائي للجسيمات، والتحديد التلقائي للعتبة، والتعرف التلقائي على الجسيمات دون تدخل بشري لتقليل الأخطاء التشغيلية. Hومع ذلك، فإنه يحتفظ بوظائف تعديل نتائج المسح يدويًا وذلك لكيتقسيم أو تجميع الجسيمات من أي شكل.

13.جهاز التقاط الصور: كاميرا ملونة عالية الدقة، يمكنها التعاون مع مجهر آلي لإجراء موازنة الألوان التلقائية والمسح الضوئي التلقائي والتقاط الصور التلقائي.

14.ينبغي أن يتمتع النظام بالقدرة على استعادة لون الجسيمات لتسهيل تمييز الجسيمات ذات الألوان المعدنية المختلفة بالعين المجردة.

15.بعد عملية مسح وتقييم واحدة، يجب أن يكون البرنامج قادراً على إعادة تحديد منطقة التحليل لإعادة التحليل (لا يتطلب هذا الإجراء إعادة مسح غشاء المرشح)، وذلك لاستخراج الجسيمات التي قد تضيع عند حافة غشاء المرشح.

16.مُجهّز بمنصة مسح ضوئي أوتوماتيكية عالية الدقة ذات حركة حرة، تتميز بوضعي تحكم أوتوماتيكي ويدوي. يتم التحكم في الدقة الإجمالية لمنصة المسح الضوئي والمعدات، بالإضافة إلى نتائج الكشف، بشكل نهائي بواسطة معايير قياسية..

17.يجب أن يتضمن تقرير تحليل النظافة طراز المنتج، واسم العميل، ومتطلبات الفحص، وتاريخ الفحص، وطراز معدات الفحص، والمفتش، وصور الفحص، ونتائج التقييم، وما إلى ذلك. ويمكن حفظ تقرير تحليل النظافة وطباعته.

18.قم بتقييم العدد الإجمالي للملوثات لكل غشاء مرشح، والعدد الإجمالي للملوثات لكل جزء، والعدد الإجمالي للملوثات في المنطقة المتوقعة البالغة 1000 سم² المقترحة في نتائج التقييم وفقًا لـ VDA19-2015، وقدمها في شكل تقرير.

19.يمكن للبرنامج دمج الصور الممسوحة ضوئياً تلقائياً وتخزين الصورة الممسوحة ضوئياً لغشاء المرشح بالكامل؛ ويمكن استرجاع صور غشاء المرشح المخزنة في أي وقت لإعادة التحليل والتخزين والتصدير التلقائي لتقارير المكتب وتقارير Word؛ ويمكن ضبط درجات الجسيمات في قالب التقرير وفقاً لاحتياجات المستخدم.

20.مزود بحامل مخصص لغشاء الترشيح. بمجرد وضع غشاء الترشيح، يمكن مسحه ضوئيًا مباشرةً دون الحاجة إلى إعادة وضعه، وهو متوافق مع مواصفات ورق الترشيح التي تتراوح أقطارها من 47 مم إلى 50 مم.

21.إن أداء بيانات المسح الضوئي للأغشية المنسوجة من شبكة النايلون هو نفسه أداء أغشية الترشيح السطحي، ولا تتأثر النتائج بالشبكة.

22.مسطرة معايرة النظام، المواصفات: 1/100 ميكرومتر

23.لضمان موثوقية دقة المعدات، يجب توفير شرائح قياسية (شرائح قياسية لجسيمات OPTO) تستخدمها المصانع المضيفة المرجعية لمسح المعدات والتحقق منها، والتي تستخدم لمعايرة دقة المعدات.

24. يجب أن يكون نظام التحليل مزودًا بقدرة فعالة مضادة للاهتزاز.
