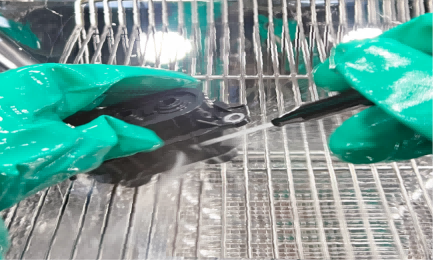

ما هو مبدأ الشطف بالضغط في اختبارات النظافة التقنية؟ومتى يُستخدم؟
الشطف بالضغط تُعد إحدى طرق استخلاص الجسيمات الشائعة الاستخدام في اختبار النظافة التقنيةتستخدم هذه التقنية سائل تنظيف يُضخ بضغط ومعدل تدفق مضبوطين لشطف أسطح المكونات والممرات والقنوات والتجاويف الداخلية التي يمكن الوصول إليها بفعالية بواسطة تدفق السائل. تعمل هذه العملية على إزالة الجزيئات الملتصقة أو العالقة ونقلها إلى سائل الاستخلاص. بعد ذلك، يُرشح السائل، وتُحلل الجزيئات المُجمعة لتقييمها. نظافة المكونات.
تُعدّ هذه الطريقة مناسبةً بشكلٍ خاص لأجسام الصمامات، وهياكل المضخات، والمكونات الهيدروليكية، وخطوط الأنابيب، ومكونات التبريد السائل، وغيرها من الأجزاء ذات الثقوب العميقة، والثقوب المغلقة، والهياكل الداخلية المعقدة. وبالمقارنة مع طرق المسح التي تستهدف في المقام الأول الأسطح الخارجية التي يسهل الوصول إليها، يستخدم الشطف بالضغط تدفقًا سائلًا مُتحكمًا به للوصول إلى المناطق التي يصعب الوصول إليها مباشرةً، مما يُتيح استخلاص الملوثات الجزيئية الداخلية.
من المهم ملاحظة أن الشطف بالضغط يختلف عن الرش السطحي عالي الضغط. يركز الشطف بالضغط على إزالة الجزيئات من مناطق اختبار محددة باستخدام تدفق سائل مُتحكم به. ويمكنه استهداف الأسطح الخارجية التي يسهل الوصول إليها والمناطق الداخلية التي يمكن للسائل الوصول إليها بفعالية، بينما يركز الشطف بالرش عمومًا على تنظيف الأسطح الخارجية. بالنسبة للمكونات ذات الممرات الداخلية، يجب تصميم مسارات الدخول والخروج والشطف بشكل مناسب وفقًا لبنية المكون.
أثناء الاختبار، يمكن أن تؤثر عوامل عديدة على النتائج النهائية، منها ضغط الشطف، ومعدل التدفق، ومدة الشطف، ونظافة سائل التنظيف، وظروف الترشيح، والتلوث الخلفي الناتج عن المعدات. لذا، فإن الشطف بالضغط ليس مجرد عملية تنظيف، بل هو خطوة مهمة لاستخلاص الجسيمات، ويتطلب تحكمًا معياريًا في اختبارات النظافة التقنية.
مع استمرار تطور مكونات السيارات، ومركبات الطاقة الجديدة، والأنظمة الهيدروليكية، والآلات الدقيقة، ومعدات التحكم في السوائل نحو دقة أعلى، وتصغير الحجم، وزيادة التعقيد الهيكلي، أصبحت الجسيمات المجهرية المتبقية داخل هذه المكونات محط اهتمام متزايد من المصنّعين. ففي مكونات مثل أجسام الصمامات، وهياكل المضخات، وخطوط الأنابيب، ومجموعات تبريد السوائل، حتى الجسيمات الصغيرة قد تعيق التحكم في السوائل، أو تسدّ الممرات الضيقة، أو تتسبب في تآكل الأجزاء المتحركة الحيوية.
لذا، يتطلب اختبار النظافة التقنية الموثوق به أكثر من مجرد تقييم كمية الجسيمات وحجمها وشكلها. فاستخراج الجسيمات المتبقية من أسطح المكونات وهياكلها الداخلية بدقة وانتظام لا يقل أهمية عن ذلك للحصول على نتائج اختبار موثوقة.
يُعدّ الشطف بالضغط إحدى طرق استخلاص الجسيمات المستخدمة لتلبية متطلبات هذا الاختبار. تعتمد هذه الطريقة على استخدام سائل تنظيف يُضخّ بضغط ومعدل تدفق مضبوطين لشطف أسطح المكونات والممرات الداخلية والتجاويف والقنوات. يُتيح ذلك فصل الجسيمات الملتصقة أو العالقة ونقلها إلى سائل الاستخلاص لإجراء الترشيح والتحليل اللاحق للجسيمات.
الشطف بالضغط هو اختبار النظافة التقنية طريقة تستخدم سائل تنظيف مضغوط ومتحكم فيه لشطف أحد المكونات واستخراج الملوثات الجسيمية.
أثناء الاختبار، يُوجَّه سائل التنظيف عبر المنطقة المستهدفة أو عليها بضغط ومعدل تدفق واتجاه ومدة محددة. وتؤثر قوى الصدم والقص الناتجة على الأسطح الخارجية للمكون وبنيته الداخلية التي يمكن الوصول إليها. وتُزال الجزيئات الملتصقة بالأسطح ويحملها السائل إلى نظام تجميع.
بعد الترشيح، تُحتجز الجسيمات على غشاء الترشيح. وبناءً على متطلبات الاختبار، يتم تحليلها باستخدام مجهر أو نظام تحليل الجسيمات البصري، مثل مجهر المسح الضوئي الآلي لغشاء الترشيح.
يمكن تلخيص العملية على النحو التالي:
المكون ← الشطف السائل المضغوط ← إطلاق الجسيمات ← تجميع السائل ← الترشيح الغشائي ← تحليل الجسيمات ← تقييم النظافة
بخلاف الفحص المباشر لسطح المكون، لا يعتمد الشطف بالضغط بشكل أساسي على ملاحظة الجزيئات الموجودة على المكون نفسه. بل يقوم مبدأه الأساسي على استخلاص الجزيئات بشكل مُتحكم فيه، ونقل الملوثات من المناطق التي قد يصعب الوصول إليها مباشرةً إلى غشاء ترشيح لإجراء تحليل كمي لاحق.
من المهم التمييز بين المجهر الماسح الآلي لأغشية الترشيح، وهو أسلوب مجهري ضوئي يعتمد على تصوير الجسيمات المجمعة على غشاء ترشيح، وبين عداد الجسيمات السائلة (LPC)، الذي يعد الجسيمات المعلقة في سائل مباشرةً. تختلف هاتان الطريقتان في مبادئ القياس وإجراءات تحضير العينات.
يكمن المبدأ الأساسي للشطف بالضغط في التفاعل الميكانيكي بين سائل التنظيف والجسيمات.
عندما يتدفق السائل عبر أو فوق أحد المكونات بضغط ومعدل تدفق مضبوطين، فإنه يُحدث حركة سائلة عبر أسطح المكون وفتحاته وممراته الداخلية. ويمكن لقوى الصدم والقص الناتجة عن تدفق السائل أن تُزيل الجزيئات الملتصقة بالأسطح أو المترسبة داخل الهياكل الداخلية، حاملةً إياها إلى نظام التجميع.
بالنسبة للمكونات ذات الثقوب العميقة، والثقوب المغلقة، والممرات الضيقة، يمكن للشطف بالضغط العالي إزالة الجزيئات من المناطق التي يصعب الوصول إليها باستخدام طرق المسح التقليدية، شريطة أن يتمكن سائل التنظيف من الوصول إلى تلك المناطق بفعالية. وهذا من شأنه أن يحسن إزالة الملوثات الداخلية.
مع ذلك، ليس الضغط العالي دائمًا هو الأفضل. أثناء الاختبار الفعلي، يجب اختيار معايير مثل ضغط الشطف، ومعدل التدفق، ومدة الشطف، ونوع سائل التنظيف، واتجاه الشطف وفقًا لبنية المكون ومادته ومتطلبات الاختبار.
إذا كانت ظروف الشطف خفيفة للغاية، فقد لا يتم تحرير بعض الجزيئات بشكل كافٍ. أما إذا كانت الظروف قاسية للغاية، فقد تؤدي العملية إلى انفصال أجزاء من المواد كانت ملتصقة بإحكام في الأصل، أو حتى التأثير على المكونات ذات الجدران الرقيقة، أو موانع التسرب، أو الهياكل الدقيقة. وهذا بدوره قد يُغير ظروف الاستخلاص ويزيد من عدم اليقين في نتائج الاختبار.
لذلك، فإن إرساء ظروف شطف مستقرة وقابلة للتكرار أمر ضروري للحصول على نتائج نظافة تقنية موثوقة.
إن طرق استخلاص الجسيمات التقليدية، مثل المسح اليدوي أو الفحص البصري المباشر، لها قيود معينة عند التعامل مع الهياكل الداخلية المعقدة.
على سبيل المثال، قد يحتوي جسم صمام هيدروليكي ذو ممرات داخلية متعددة وفتحات صغيرة القطر على ملوثات في القنوات الداخلية أو التجاويف أو مناطق التوصيل. ولا يكفي مسح الأسطح الخارجية فقط لإزالة الجزيئات من هذه المواقع الداخلية بشكل كافٍ.
تستخدم عملية الشطف بالضغط تدفقًا سائلًا متحكمًا فيه للوصول إلى المناطق الداخلية التي يمكن الوصول إليها، وإزالة الملوثات، ونقلها إلى مركز التجميع والتحليل.
لذلك، يعتبر الشطف بالضغط ذا قيمة خاصة للمكونات ذات الهياكل الداخلية المعقدة عندما يمكن لسائل الاستخلاص الوصول بفعالية إلى المناطق المطلوبة.
تحتوي أنظمة الوقود في السيارات، وأنظمة الفرامل، وأنظمة التحكم الهيدروليكية، ومكونات التحكم في السوائل الأخرى، غالبًا على ممرات، وتجاويف صمامات، ومسارات تدفق داخلية. قد تتداخل الجسيمات المتبقية في هذه المكونات مع حركة الصمامات، أو التحكم في السوائل، أو موثوقية النظام ككل. لذا، يُعدّ استخلاص الجسيمات الداخلية وتحليلها بشكل فعّال أمرًا بالغ الأهمية.
مع تطور أنظمة الإدارة الحرارية لمركبات الطاقة الجديدة، حظي التلوث الجزيئي في الألواح الباردة وخطوط أنابيب التبريد وأجسام الصمامات ومكونات الإدارة الحرارية الأخرى باهتمام متزايد.
تُعدّ المكونات ذات البنية الميكروية حساسة بشكل خاص لحجم الجسيمات وكميتها نظرًا لأبعادها الداخلية الصغيرة. ويمكن استخدام الشطف بالضغط لاستخلاص الجسيمات المتبقية من هذه المكونات، مما يوفر عينات لتحليل لاحق لكمية الجسيمات وحجمها وشكلها.
غالباً ما تحتوي الصمامات الهيدروليكية، وهياكل المضخات، ومجموعات الصمامات، وخطوط الأنابيب، والوصلات على ممرات داخلية معقدة. وقد تبقى رقائق المعادن، وجزيئات الكشط، والملوثات الأخرى المتولدة أثناء التصنيع داخل هذه الممرات وتدخل النظام مع سائل التشغيل.
وبالتالي، فإن استخراج الجسيمات الداخلية يُعد جزءًا مهمًا من اختبار النظافة التقنية لهذه المكونات.
قد تحتوي الأجزاء الميكانيكية الدقيقة على ثقوب عميقة، أو ثقوب مغلقة، أو فجوات ضيقة، أو تجاويف معقدة يصعب الوصول إليها بالطرق اليدوية. يستخدم الشطف بالضغط تدفق السائل لاستخلاص الجزيئات من الهياكل الداخلية التي يمكن للسائل الوصول إليها بفعالية، مما يسمح بجمع الملوثات لمزيد من التحليل.
لا يُعدّ الشطف بالضغط مناسبًا لجميع أنواع المكونات. بالنسبة للمواد المسامية، والطلاءات التي قد تتقشر، والهياكل الرقيقة الجدران الهشة، أو المكونات التي قد تتأثر بعملية الشطف، يجب اختيار شروط الشطف بعناية وفقًا لخصائص المادة وتصميم المكون. كما يجب التحقق من صحة الطريقة للتأكد من ملاءمتها.
في الهياكل المغلقة التي لا يستطيع سائل الاختبار الوصول بفعالية إلى المناطق المستهدفة، قد يكون استخلاص الجسيمات بالغسل بالضغط محدودًا. وبناءً على تصميم المكون وأهداف الاختبار، قد يلزم استخدام طرق استخلاص بديلة أو مزيج من الطرق.
على الرغم من أن الشطف بالضغط هو خطوة لاستخلاص الجسيمات، إلا أن ظروف تشغيله تؤثر بشكل مباشر على نتائج النظافة التقنية النهائية.
إذا احتوى سائل التنظيف على جزيئات، أو إذا كانت معدات الترشيح أو الأنابيب أو حاويات التجميع ملوثة، فقد تدخل جزيئات إضافية، مما يؤدي إلى نتائج مرتفعة بشكل مصطنع. لذلك، يجب أن تتحكم اختبارات النظافة التقنية في التلوث في جميع أنحاء نظام الاختبار، وليس فقط على المكون الذي يتم تقييمه.
يجب أن يكون سائل التنظيف نظيفًا بدرجة كافية لمنع الجزيئات الموجودة فيه من أن تصبح مصدرًا إضافيًا للتلوث. قبل إجراء الاختبارات الرسمية، يمكن إجراء فحوصات أولية للتأكد من أن السائل والنظام المرتبط به يستوفيان معايير النظافة المطلوبة.
يمكن أن تتسبب الأنابيب والفوهات وأجهزة الترشيح وحاويات التجميع وبيئة الاختبار في إدخال جزيئات. لذا، يجب الحفاظ على نظافة المعدات ومنطقة الاختبار، واستخدام اختبارات فارغة أو قياسات الخلفية لمراقبة مستويات التلوث.
إذا كان عدد الجسيمات الخلفية مرتفعًا، فينبغي التحقيق في مصدر التلوث بدلاً من عزو جميع الجسيمات المكتشفة مباشرة إلى المكون المختبر.
ينبغي تحديد ضغط الشطف ومعدل التدفق ومدته واتجاهه وفقًا لبنية المكون وطريقة الاختبار، مع الحرص على توحيدها قدر الإمكان. بالنسبة لنفس نوع المنتج، يُحسّن إجراء الشطف الموحد من إمكانية مقارنة النتائج بين دفعات الإنتاج المختلفة.
أثناء تطوير الأساليب، أو التحقق من صحتها، أو عند دراسة كفاءة الاستخلاص غير المؤكدة، يمكن استخدام اختبارات استعادة الاستخلاص لتقييم فعالية ظروف الشطف المختارة. على سبيل المثال، يمكن إدخال جزيئات مرجعية ذات كميات أو خصائص معروفة في إجراء التحقق، وتقييم استعادتها باستخدام سير عمل الاختبار الفعلي. يساعد هذا في تحديد ما إذا كانت معايير الشطف قادرة على استخلاص الملوثات المستهدفة باستمرار وفعالية.
بعد الشطف، يجب جمع الجزيئات الموجودة في سائل الاستخلاص بكفاءة على غشاء ترشيح. يجب أن تتم معالجة الغشاء والترشيح والتحليل المجهري أو الآلي اللاحق للجزيئات بطريقة تقلل من التلوث الثانوي وفقدان الجزيئات.
لذا، فإن الشطف بالضغط ليس سوى مرحلة استخلاص الجسيمات من اختبار النظافة التقنية، وليس عملية الاختبار الكاملة. فكل مرحلة، بدءًا من سائل التنظيف ومعدات الشطف وصولًا إلى الترشيح وتحليل الجسيمات، يمكن أن تؤثر على النتائج النهائية.
يُعدّ الشطف بالضغط مناسبًا للمكونات ذات الأسطح أو الممرات أو التجاويف أو الهياكل الداخلية التي يمكن لسائل الاستخلاص الوصول إليها بفعالية. تشمل التطبيقات النموذجية مكونات السيارات، والأجزاء الهيدروليكية، وخطوط الأنابيب، وأجسام الصمامات، ومكونات إدارة الحرارة المستخدمة في مركبات الطاقة الجديدة.
بالنسبة للمواد المسامية، والطلاءات التي قد تتقشر، والهياكل الرقيقة الجدران الهشة، والمكونات التي يصعب على السائل الوصول إلى مناطقها المستهدفة، ينبغي اختيار ظروف الشطف بعناية وفقًا لتصميم المكون ومتطلبات الاختبار. كما ينبغي إجراء التحقق من صحة الطريقة للتأكد من ملاءمتها.
تشمل المعايير الرئيسية نظافة سائل التنظيف، وضغط الشطف، ومعدل التدفق، ومدة الشطف، واتجاه الشطف، وظروف الترشيح، والتلوث الخلفي في بيئة الاختبار.
أثناء تطوير أو التحقق من صحة الطريقة، يمكن استخدام اختبار استخلاص المادة لتقييم فعالية ظروف الشطف. ويساعد التحكم الموحد في هذه المعايير على تحسين كفاءة الاستخلاص وقابلية تكرار نتائج الاختبار.
بعد الشطف، يُرشّح سائل الاستخلاص لحجز الجزيئات على غشاء الترشيح. ثم تُحلّل الجزيئات باستخدام مجهر أو مجهر مسح آلي لغشاء الترشيح لتقييم معايير مثل كمية الجزيئات وحجمها وشكلها. تُقارن النتائج بمتطلبات النظافة التقنية المطبقة لتحديد ما إذا كان المكون يفي بمعايير النظافة المحددة.
