معيار الفحص الفني للنظافة ISO 16232

معيار الفحص الفني للنظافة ISO 16232

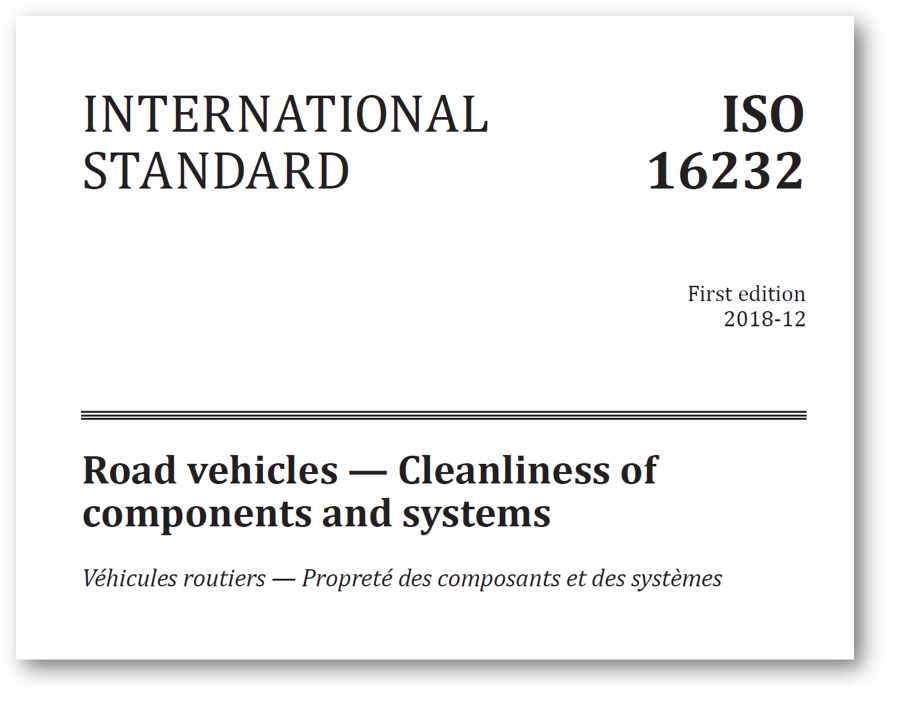

ISO 16232:2018 (مركبات الطرق - نظافة المكونات والأنظمة) يُعدّ هذا المعيار الدولي المعترف به عالميًا لقياس النظافة التقنية كميًا في صناعة السيارات. وهو معتمد في الصين بنفس الاسم GB/T 41481-22.

يُحدد هذا المعيار الإجراء الكامل - بما في ذلك الاستخلاص، وإعداد العينات، والتحليل، والإبلاغ - عن التلوث الجزيئي على مكونات السيارات. ويهدف إلى تحديد كمية الحطام الصلب المتبقي، والغبار، والألياف، وبالتالي الحد من مخاطر الأعطال مثل الانحشار، والتآكل، والانسداد في المكونات الدقيقة للسوائل.

تحدد المواصفة القياسية ISO 16232 إطارًا معياريًا للاختبار بدلاً من وضع حدود قبول إلزامية؛ ويتم التفاوض على عتبات النظافة المسموح بها بين الموردين ومصنعي المعدات الأصلية بناءً على وظائف المكونات. وقد تطورت هذه المواصفة من VDA 19, ISO 16232 يحافظ على التوافق الإجرائي الكامل معه ويعمل كحجر أساس للتحكم في النظافة عبر سلاسل توريد كل من مركبات الطاقة الجديدة (NEV) ومحركات الاحتراق الداخلي (ICE).

1. ما هو معيار ISO 16232؟

تم تطوير معيار ISO 16232 من قبل المنظمة الدولية للتوحيد القياسي (ISO/TC 22 Road Vehicles)، والنسخة النشطة منه هي ISO 16232:2018. في حين أن الإصدارات السابقة كانت تتكون من 10 أجزاء منفصلة، ​​فإن الإصدار المحدث يدمج هذه الأجزاء في معيار واحد شامل لإنشاء نظام تقييم قابل للتكرار والمقارنة.

الهدف الأساسي: توحيد أساليب فحص النظافة عبر سلسلة التوريد العالمية للسيارات، والقضاء على التناقضات في البيانات الناتجة عن بروتوكولات الاختبار المختلفة عبر المختبرات والموردين المختلفين.

نطاق الحدودينطبق معيار ISO 16232 حصراً على الملوثات الصلبة الجزيئية. أما الزيوت، وأغشية الشحوم، والبقع القابلة للذوبان، وفحوصات المظهر المرئي للأسطح، فتقع خارج نطاق هذا المعيار.

2. النطاق والاستثناءات

الأشياء القابلة للتطبيق

مكونات وتجميعات السيارات ذات وظائف التلامس مع السوائل، مع التركيز بشكل خاص على أسطح دوائر السوائل الداخلية الخاضعة للتحكم:

ناقلات الحركة، وأجسام الصمامات الهيدروليكية، ومضخات الزيت، ومبردات الزيت

أنظمة الوقود، وأنظمة الفرامل، وخطوط/صمامات نظام التبريد

أنظمة القيادة الكهربائية، وأنظمة إدارة الحرارة، ومكونات السوائل الدقيقة عالية الضغط

مجموعات كاملة متعلقة بسوائل المركبة

سيناريوهات التطبيق النموذجية

فحص المكونات الواردة (IQC) ومراقبة الجودة الصادرة (OQC)

التحقق من صحة عمليات تنظيف المكونات وتقييم كفاءة معدات التنظيف

إمكانية تتبع التلوث في بيئات الإنتاج والأدوات/التجهيزات

تحليل أعطال المكونات (مثل تعطل الصمامات أو التآكل الناتج عن الجسيمات)

مراقبة جودة موردي المستوى الأول والثاني من قبل مصنعي المعدات الأصلية للسيارات

الاستثناءات (خارج النطاق)

نظافة السوائل المستخدمة في التشغيل مثل مواد التشحيم والمبردات (تخضع لمعيار ISO 4406)

الأساليب غير الكمية، مثل اختبارات المسح البصرية البسيطة أو المسحات النوعية

تحليل الأغشية الزيتية والصمغ والملوثات القابلة للذوبان

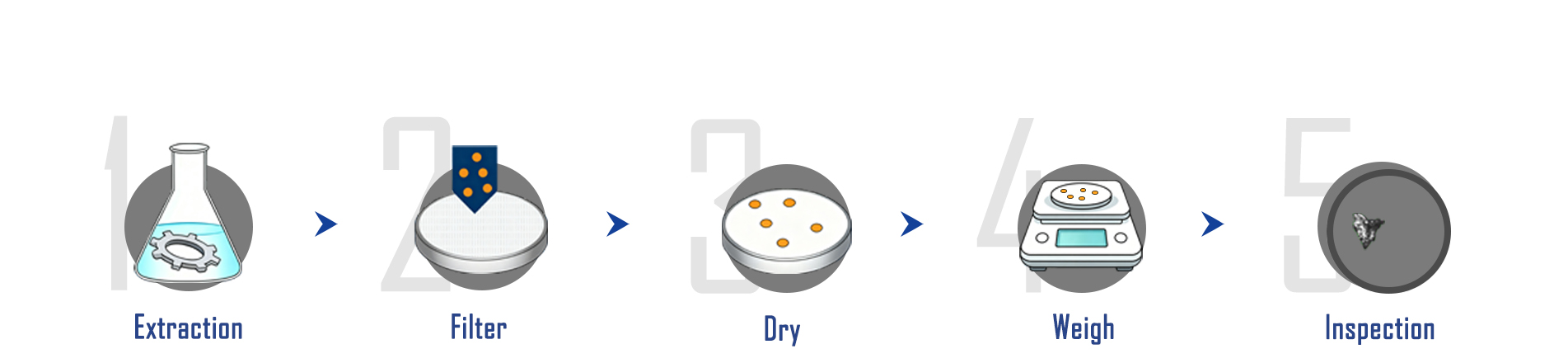

3. سير العمل الموحد للتفتيش وفقًا لمعيار ISO 16232

متوافق فحص النظافة تحت ISO 16232 يتبع سير عمل إلزامي من 5 خطوات:

التحقق قبل الاختبار → اِستِخلاص → الترشيح والتحضير → تحليل الجسيمات → إعداد التقارير

3.1 التحقق المسبق من صحة الاختبار (خط أساس إلزامي لصحة الاختبار)

اختبار فارغيقيس هذا الاختبار كمية التلوث الخلفي الناتج عن المذيبات، ومرشحات الأغشية، ومعدات الاستخلاص، وهواء المختبر المحيط. يجب طرح قيمة خط الأساس هذه من نتيجة الاختبار النهائية.

اختبار الرفض (التحقق من صحة منحنى الاستخلاص): يتضمن ذلك إجراء دورات استخلاص متكررة على نفس المكون للتحقق من أن المعايير المختارة تفصل الجزيئات الداخلية بشكل كافٍ. وهذا يمنع التقليل من تقدير مستويات التلوث نتيجة عدم كفاية الاستخلاص، ويشكل الأساس التقني لوضع المعايير الرسمية.

3.2 طرق استخلاص الجسيمات (4 فئات موحدة)

الشطف بالضغط: رش المذيبات الموجه بضغط عالٍ، وهو مناسب للقنوات الداخلية للأنابيب وأجسام الصمامات.

الاستخلاص بالموجات فوق الصوتيةمناسب للمكونات الصغيرة ذات الأشكال الهندسية المعقدة. يجب التحكم بدقة في طاقة الموجات فوق الصوتية ووقت التعرض لمنع تآكل المكونات وظهور شوائب خاطئة.

هياج / اهتزاز: تحريك مكونات ذات هندسة بسيطة مغمورة بالكامل في المذيب.

استخلاص الهواء النفاث: مصمم للمكونات الكهربائية، أو الأجزاء الثابتة، أو الأجزاء التي لا يمكن أن تتلامس مع السوائل.

ملاحظة: يجب ترشيح مذيبات الاستخلاص مسبقاً. تشمل الوسائط الشائعة الماء فائق الترشيح، وكحول الأيزوبروبيل (IPA)، والهيبتان العادي، وذلك وفقاً لما يتفق عليه الطرفان المتعاقدان.

3.3 الترشيح وإعداد العينة

يُمرر كامل حجم السائل المستخلص عبر مرشح غشائي لحجز الملوثات الجسيمية. تتراوح أحجام مسام الأغشية القياسية من 0.8 ميكرومتر إلى 5 ميكرومتر (وتتكون عادةً من النايلون أو إسترات السليلوز المختلطة). يحدد المعيار بدقة الحد الأقصى لكثافة تغطية الجسيمات على سطح المرشح لمنع تداخل الجسيمات، مما قد يؤدي إلى أخطاء في العد أثناء التحليل المجهري.

3.4 طرق التحليل المتوافقة: التحليل الوزني (الطريقة م): تقيس فرق كتلة مرشح الغشاء قبل التجفيف وبعده (ملغ/مكون). ورغم سرعتها، إلا أنها لا تستطيع تحديد توزيع حجم الجسيمات أو التعرف على الجسيمات الكبيرة الحرجة القادرة على التسبب في تلف كارثي للمكون.

المجهر الضوئي (المعيار الصناعي): يستخدم مجاهر مسح ضوئي آلية لقياس أبعاد الجسيمات باستخدام قطر فيريت. تشمل فئات الحجم القياسية ما يلي: >5 ميكرومتر، >15 ميكرومتر، >25 ميكرومتر، >50 ميكرومتر، >100 ميكرومتر، و>200 ميكرومتر. يميز هذا الجهاز بين الجسيمات المعدنية العاكسة، وغير المعدنية، والليفية لتحديد كمية "الجسيمات القاتلة" بدقة.

عدادات الجسيمات الأوتوماتيكية (APC): يوفر توزيعًا مباشرًا لحجم الجسيمات من سائل الاستخلاص. العيوب: لا يمكنه التمييز بين مواد الجسيمات، ويتأثر بتداخل الفقاعات الدقيقة، ولا يوفر تصويرًا مورفولوجيًا.

تحليل موسع (غير إلزامي): SEM-EDX (المجهر الإلكتروني الماسح / مطيافية الأشعة السينية المشتتة للطاقة) للتحليل العنصري وتحديد مصدر التلوث، ويستخدم بشكل أساسي في تحقيقات الأعطال.

3.5 متطلبات الإبلاغ الإلزامي

يجب أن يوثّق تقرير الفحص بشكل كامل ما يلي: تعريف مساحة السطح الخاضعة للرقابة، وطريقة الاستخلاص ومعاييرها، ونوع المذيب، ومواصفات المرشح، وقيم اختبار الفراغ، وبيانات توزيع الحجم، ومعايير التحقق من صحة الاستخلاص. التقارير التي تُغفل هذه المعايير الأساسية تفتقر إلى إمكانية التتبع والمقارنة.

4. أهم رؤى مراقبة الجودة

الجسيمات الحرجة (الجسيمات القاتلة): تتسبب الجسيمات الكبيرة والصلبة في تعطل الصمامات، وتلف موانع التسرب، وتآكل الأجزاء المتحركة. يولي مصنّعو المعدات الأصلية أهمية قصوى للحدود الصارمة للجسيمات التي يبلغ حجمها 100 ميكرومتر أو 200 ميكرومتر أو أكبر، حيث تفرض العديد من الرسومات الهندسية سياسات عدم التسامح مطلقًا مع الحطام كبير الحجم.

تعريف المقاييس الخاضعة للرقابةيجب تحديد نطاق الفحص (مثل التجاويف الداخلية المبللة بالسوائل مقابل إجمالي مساحات الأسطح الداخلية والخارجية) بشكل واضح قبل الاختبار. وتُعدّ تعريفات الأسطح المبهمة السبب الأكثر شيوعًا للخلافات المتعلقة بالجودة بين مصنعي المعدات الأصلية والموردين.

عدم توافق الأساليبلا يمكن تحويل نتائج القياس الوزني () مباشرة إلى عدد الجسيمات، ولا يمكن مقارنة البيانات التي تم الحصول عليها من طرق تحليلية مختلفة.

5. مقارنة: ISO 16232 مقابل VDA 19

يشترك كلا المعيارين في نفس مبادئ الاختبار الأساسية، وهما معترف بهما على نطاق واسع بشكل متبادل في جميع أنحاء صناعة السيارات:

ISO 16232إطار عمل عالمي مرن يضع مصطلحات موحدة وتقارير موحدة لسلاسل التوريد الدولية.

VDA 19تم تطويرها من قبل الرابطة الألمانية لصناعة السيارات (VDA). وهي توفر إرشادات عملية أكثر تفصيلاً - بما في ذلك تغليف العينات والخدمات اللوجستية وبروتوكولات الاختبار المبسطة - وهي مطلوبة على نطاق واسع من قبل مصنعي المعدات الأصلية الألمان.

التعليمات

س1: هل يحدد معيار ISO 16232 حدود النجاح/الفشل العالمية للنظافة؟

ج: لا. يحدد معيار ISO 16232 كيفية الاختبار، وليس ما هو مقبول. تعتمد حدود النظافة على هندسة المكونات، وأبعاد مسار السوائل، ومسافات التشغيل، وضغط تشغيل النظام. يجب الاتفاق على عتبات محددة بين الشركة المصنعة الأصلية والمورد ضمن المواصفات الفنية أو الرسومات الهندسية. تخضع الأجزاء الدقيقة (مثل أجسام الصمامات، وحاقنات الوقود) لحدود أكثر صرامة بكثير من الهياكل الخارجية.

س2: إذا فشل أحد المكونات في اختبار ISO 16232، فهل يمكن للمختبر التحول إلى طريقة استخلاص مختلفة لإعادة الاختبار؟

ج: لا. يجب التحقق من صحة معايير الاستخلاص (الطريقة، والضغط، والمدة، والمذيب) مسبقًا من خلال اختبارات التحقق، وتثبيتها في الاتفاقية الفنية. تغيير طريقة الاستخلاص يُغير ظروف الاختبار الأساسية، مما يجعل النتائج غير قابلة للمقارنة. في حال التشكيك في صحة الاختبار، يجب إعادة الاختبار باستخدام نفس المعايير تمامًا. أي تعديل دائم على طرق الاستخلاص يتطلب موافقة الطرفين وعملية إعادة تحقق رسمية.
