معيار فحص النظافة الفنية VDA 19.1

معيار فحص النظافة الفنية VDA 19.1

يُعد معيار VDA 19.1 المعيار المعتمد للأنظمة غير المتصلة بالإنترنت فحص النظافة الفنية للمكوناتوهي شهادة صادرة عن مركز إدارة الجودة التابع لاتحاد صناعة السيارات الألماني (VDA-QMC) ومعتمدة على نطاق واسع في سلسلة التوريد العالمية لقطاع السيارات. عنوانها الكامل هو فحص النظافة الفنية - تلوث الجسيمات للمكونات الوظيفية الهامة في السيارات. النسخة السارية الحالية هي الطبعة الثالثة المنقحة (الكتاب الأصفر)، الصادرة في يوليو 2025. وهي متوافقة مع المعيار الدولي ISO 16232. VDA 19.1 يُرسّخ هذا المعيار آلية فحص موحدة للملوثات الجسيمية الصلبة بهدف القضاء على تباينات البيانات بين مُصنّعي المعدات الأصلية والموردين في مراحل الإنتاج والتوزيع. ويقتصر هذا المعيار على تنظيم الملوثات الجسيمية الصلبة الحرة لمنع الأعطال الوظيفية، مثل انحشار صمامات التحكم، وتآكل أزواج الصمامات المتحركة، وقصر الدوائر في مكونات الجهد العالي في مركبات الطاقة الجديدة. ويُعدّ هذا المعيار مرجعًا تقنيًا أساسيًا لتأهيل المكونات. عملية الموافقة على أجزاء الإنتاج اعتماد (PPAP) لمصنعي المعدات الأصلية الألمان وموردي المستوى العالميين. مدفوعةً بتحول السيارات نحو الكهرباء، توسّع النسخة الأحدث نطاق الإمكانيات لـ الاستخلاص الجاف, الكشف عن الجسيمات الدقيقة، وموحد تحليل SEM-EDX، تلبية متطلبات التحكم الصارمة في النظافة للمكونات الدقيقة من الجيل التالي بما في ذلك بطاريات الجر ووحدات التحكم الإلكترونية (ECUs) وأجهزة الاستشعار.

1. ما هو VDA 19.1؟

المجلد 19 الجزء 1 من VDA تم تطوير معيار VDA 19.1 (المختصر عادةً إلى VDA 19.1) من قِبل الرابطة الألمانية لصناعة السيارات لتوحيد أساليب الاختبار المعملية للكشف عن تلوث الجسيمات الصلبة على سطح مكونات السيارات ذات الأهمية الوظيفية. من الضروري التمييز بين فرعي سلسلة VDA 19:

VDA 19.1المختبر غير متصل بالإنترنت فحص النظافة طريقة قياسية للمكونات النهائية (الكشف عن الملوثات المتبقية على الأجزاء).

VDA 19.2: عملية مراقبة النظافة المواصفات التي تغطي بيئات مواقع التجميع والموظفين والخدمات اللوجستية.

يخدم هذان المعياران أهدافًا وسيناريوهات تطبيق مختلفة تمامًا، ولا يمكن استخدامهما بشكل تبادلي.

الهدف الأساسييهدف هذا المشروع إلى وضع عملية اختبار موحدة وقابلة للتكرار والمقارنة، تُوحّد سلسلة العمليات التشغيلية بأكملها، بما في ذلك استخلاص الجسيمات، وفصل الترشيح، والتحليل المجهري. كما يُحدد بوضوح قواعد إحصاءات حجم الجسيمات (قطر فيريت)، واختبارات القيمة الفارغة، ومتطلبات مراقبة جودة المعدات، ما يُسهم في حل تحديات صناعية مزمنة، مثل تباين نتائج الاختبارات بين المختبرات المختلفة، والخلافات المتعلقة بالقبول بين المشترين والموردين.

نطاق الملوثاتينظم هذا المعيار المواد الصلبة الحرة مثل الرقائق المعدنية والرمل/السيليكا ومساحيق البلاستيك والألياف. أما المواد السائلة أو القابلة للذوبان مثل الزيت والشحوم والملوثات الأيونية والمركبات العضوية المتطايرة، فهي خارج نطاق هذا المعيار.

2. المحتوى التقني الأساسي

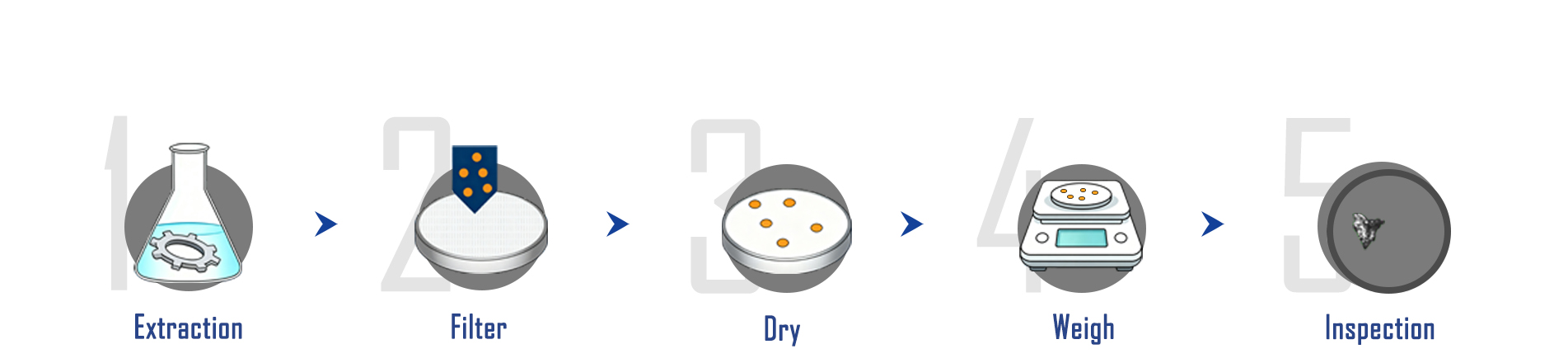

تتألف سلسلة التفتيش الكاملة من ثلاث خطوات إلزامية: استخلاص الجسيمات—الترشيح والاحتجاز —تحليل وتقييم الأغشية.

2.1 استخلاص الجسيمات

تنقسم طرق الاستخلاص إلى الاستخلاص الرطب (الطريقة التقليدية السائدة) والاستخلاص الجاف (الذي أُدرج رسميًا في الإصدار الثالث). يجب الاتفاق كتابيًا بين المشتري والمورد على طريقة الاستخلاص قبل الاختبار؛ ولا يمكن مقارنة البيانات المُستقاة من طرق الاستخلاص المختلفة مباشرةً.

الاستخلاص الرطب: الشطف بالضغط, الاستخلاص بالموجات فوق الصوتية, التحريك/الشطف الداخليوالشطف بضغط منخفض (أضيف حديثًا في الطبعة الثالثة). مناسب للهياكل، وأجسام الصمامات، ومكونات ممرات الزيت التي تتحمل ملامسة المذيبات السائلة.

الاستخلاص الجافاختبار الشفط الفراغي والختم. مناسب للمكونات الإلكترونية والمواد المركبة والأجزاء الدقيقة الحساسة للغمر في السوائل.

2.2 فصل الجسيمات والترشيح

يمر سائل الاستخلاص بالكامل عبر غشاء التحليل لالتقاط الملوثات الجسيمية. ويتم اختيار أغشية ذات مسام بحجم 5 ميكرومتر بشكل تقليدي. ويُعد اختبار القيمة الفارغة المتزامن إلزاميًا لاستبعاد التلوث الخلفي الناتج عن المذيبات والحاويات وبيئات الاختبار. كما يحدد المعيار سعة تحميل قصوى للغشاء (مساحة تغطية الجسيمات ≤ 3%) لمنع أخطاء العد الناتجة عن تداخل الجسيمات.

2.3 تحليل الأغشية (إطار العمل ذو المسارين: التحليل القياسي مقابل التحليل المرن)

2.3.1 التحليل القياسي (الخطة الافتراضية؛ صالحة لقبول المشتري والمورد دون الحاجة إلى اتفاقيات إضافية)

الطريقة الوزنية: يقيس فرق كتلة الغشاء قبل وبعد الترشيح لتحديد إجمالي كتلة الملوثات.

تحليل المجهر الضوئي: يقوم بقياس وحساب الجسيمات التي يبلغ حجمها 50 ميكرومتر، وتصنيفها إلى فئات حجمية مع التمييز بين الجسيمات المعدنية اللامعة والجسيمات غير المعدنية والألياف.

تحليل SEM-EDXتم توحيدها لتمكين العد الآلي للجسيمات وتحديد العناصر/المواد، مما يسهل تحليل السبب الجذري للتلوث.

2.3.2 التحليل المرن (يتطلب اتفاقاً متبادلاً بين المشتري والمورد)

مصمم لتحليل الأعطال و مكونات فائقة الدقةيدعم الكشف عن الجسيمات الدقيقة <جسيمات شفافة ذات تباين منخفض وقطر 50 ميكرومتر، تستخدم بشكل أساسي لمكونات المركبات الكهربائية ذات الطلب العالي مثل إلكترونيات الطاقة وأجهزة الاستشعار.

2.4 قواعد التقييم الأساسية

يُعتبر قطر فيريت (Feret Max) معيارًا عالميًا لتحديد حجم الجسيمات. يجب أن تنص مواصفات نظافة المكونات صراحةً على: طريقة الاستخلاص، ومواصفات الغشاء، والتقنيات التحليلية، وحجم/كمية العينة، والقيم الحدية المسموح بها لعدد الجسيمات والكتلة الإجمالية.

3. سيناريوهات التطبيق

يتم تطبيق معيار VDA 19.1 على نطاق واسع في سلسلة توريد السيارات لكل من مركبات محركات الاحتراق الداخلي (ICE) ومركبات الطاقة الجديدة (NEVs):

أنظمة نقل الحركة والهيكلتشمل مكوناته: كتل المحركات، وعلب التروس، وأجسام الصمامات الهيدروليكية، ومكونات المكابح، والمحامل، ومضخات الزيت. يمنع التآكل الميكانيكي، وانحشار بكرة الصمام، وانسداد ممرات السوائل الناتج عن التلوث بالجسيمات.

المكونات الأساسية للمركبات الكهربائية الصغيرةألواح تبريد سائل البطارية، وهياكل المحركات، ووحدات التحكم الإلكترونية، وموصلات الجهد العالي، وأجهزة الاستشعار. يحدّ هذا النظام بشدة من وجود الحطام المعدني الموصل لمنع انهيار العزل وحدوث دوائر قصر داخلية.

أهم معايير الجودة: عملية الموافقة على أجزاء الإنتاج (PPAP)، ومراقبة الجودة الواردة (IQC)، وأخذ عينات الإنتاج الروتينية، وتحليل فشل المكونات، والتحقق من صحة عملية التنظيف.

مرجع تجارييُعدّ معيارًا عالميًا في الرسومات الفنية، واتفاقيات الشراء، وتقارير الفحص الصادرة عن جهات خارجية. وهو شرط أساسي لدخول سلاسل التوريد العالمية لقطاع السيارات، بما في ذلك الشركات المصنعة للمعدات الأصلية وموردي المستوى الأول مثل فولكس فاجن، وبي إم دبليو، ومرسيدس بنز، وزد إف، وبوش.

4. التحديثات الرئيسية في الطبعة الثالثة المنقحة (2025)

4.1 طرق الاستخلاص الجاف الموحدة: يدمج رسميًا الشفط الفراغي واختبار الختم في الطرق القياسية، مع إضافة خيار الشطف الرطب منخفض الضغط لاستيعاب المكونات الإلكترونية المطلية أو ذات الجدران الرقيقة أو الحساسة للسوائل.

4.2 تم ترقية SEM-EDX إلى التحليل القياسي: تحويل SEM-EDX من أداة تحليل الأعطال المتقدمة إلى خيار فحص روتيني، ووضع معايير تصنيف المواد الموحدة لتتبع الملوثات في المراحل المبكرة.

4.3 بروتوكولات فحص الجسيمات الدقيقة المحسّنةمتطلبات تفصيلية للمعدات والأغشية ودقة فصل الجسيمات < تم تحديد 50 ميكرومتر لتلبية متطلبات النظافة الصارمة للإلكترونيات عالية الجهد في المركبات الكهربائية الصغيرة.

4.4 إطار عمل مزدوج المسار قائم: يحدد الفرق بين التحليل القياسي (ضمان قابلية مقارنة البيانات عبر المختبرات العالمية) والتحليل المرن (تلبية الاحتياجات المخصصة للمكونات المتخصصة)، مما يقلل من النزاعات حول النطاق وقابلية التطبيق.

4.5 معيار تقييم الألياف المحدث: يستبدل هذا النظام عدد الألياف البسيط بإجمالي طول الألياف، مما يجعله أقرب إلى المخاطر الوظيفية لانسداد الخطوط في الخراطيم الهيدروليكية وخراطيم السوائل.

4.6 معايير ضمان الجودة الأكثر صرامة: تحسين المتطلبات المتعلقة بحدود قيمة الفراغ، والتحقق من صحة كفاءة الاستخلاص (منحنيات التحلل)، وعدم اليقين في القياس، وفترات معايرة المعدات.

5. المتطلبات الأساسية لبيئة المختبر

لضمان صحة البيانات، تقوم المختبرات التي تجري عمليات التفتيش على النظافة وفقًا لمعيار VDA 19.1 يجب أن تستوفي المعايير الأساسية التالية:

التحكم البيئيينبغي أن تستوفي مناطق التفتيش معايير غرف التنظيف من الفئة 7 إلى الفئة 8 وفقًا لمعيار ISO 14644 وأن تكون معزولة فعليًا عن الأنشطة التي تولد الغبار مثل الطحن أو التشغيل الآلي.

بروتوكول شؤون الموظفينيجب على المشغلين ارتداء ملابس غرف نظيفة خالية من الوبر وقفازات غير مصنوعة من الألياف. يُمنع منعاً باتاً استخدام المناشف الورقية العادية والأقمشة القطنية.

تحضير الكواشف والمعداتيجب تنقية مذيبات التنظيف وحاويات التجميع مسبقًا. يلزم إجراء اختبارات فارغة منتظمة لمراقبة التلوث الخلفي باستمرار.

متطلبات الأجهزة: مجاهر التنظيف البصريتتطلب هذه الدراسة موازين تحليلية عالية الدقة (بدقة 0.01 ملغ أو 0.001 ملغ للكتل الدقيقة)، وأنظمة استخلاص متوافقة (خزائن شطف، أو حمامات فوق صوتية، أو أجهزة شفط جاف). كما يلزم استخدام أنظمة SEM-EDX في حال إجراء تحليل للمواد.

إمكانية التتبعيجب الحفاظ على إجراءات التشغيل القياسية (SOPs)، إلى جانب السجلات الكاملة لمعلمات الاستخلاص وصور الأغشية وبيانات العد الخام.

خاتمة

في ظل التحول المستمر نحو الكهرباء والذكاء الاصطناعي في صناعة السيارات، تتزايد مخاطر السلامة الناجمة عن الملوثات الدقيقة على المكونات. يدفع تطبيق معيار VDA 19.1 (الإصدار الثالث) إدارة النظافة في هذه الصناعة من الحماية الميكانيكية التقليدية ضد التآكل إلى ضمان السلامة الكهربائية عالية الجهد وموثوقية أجهزة الاستشعار الدقيقة. يُمكّن تطبيق هذا المعيار الشركات من تلبية متطلبات تأهيل العملاء، بالإضافة إلى تحسين عمليات التنظيف وتحديد مصادر تلوث الإنتاج بدقة من خلال تحليل الجسيمات الكمي، مما يقلل بشكل منهجي من مخاطر أعطال المكونات في الميدان وسحب المنتجات من السوق.

السؤال الأول: ما هي العلاقة بين VDA 19.1 و ISO 16232، وأي معيار يجب اختياره لمشاريع التصدير؟

الإجابة: ISO 16232 هو المعيار الدولي لـ نظافة المكونات في المركبات البرية، وقد استُمدّ إطارها التقني في الأصل من معيار VDA 19.1. يتوافق المعياران بشكل كبير من حيث مبادئ الاختبار والإجراءات الأساسية. ومع ذلك، يقدم معيار VDA 19.1 تعريفات أكثر تفصيلاً للمعايير التشغيلية.

إرشادات الاختياربالنسبة لمصنعي المعدات الأصلية الألمان ومشاريع سلسلة التوريد الأوروبية في قطاع السيارات، يُفضل استخدام معيار VDA 19.1. أما بالنسبة لمصنعي المعدات الأصلية العالميين متعددي المناطق أو العملاء من خارج أوروبا، فيُعتمد عادةً معيار ISO 16232.

ملاحظة: يجب أن يلتزم الإصدار القياسي الدقيق وطريقة الفحص بالمتطلبات الصريحة الواردة في اتفاقيات الشراء الفنية أو رسومات المكونات. لا يمكن تحويل بيانات الاختبار من المعيارين أو معادلتها مباشرةً دون التحقق من صحتها.

السؤال الثاني: هل يمكن مقارنة نتائج الاختبارات التي تم الحصول عليها من الاستخلاص بالموجات فوق الصوتية والشطف بالضغط لنفس المكون؟

إجابةلا، لا يمكن مقارنة النتائج المُستخلصة من طرق الاستخلاص المختلفة أو تقييمها بشكل مباشر لتحديد مدى استيفائها لمعايير النجاح أو الفشل. تُطبّق تقنيات الاستخلاص المختلفة درجات متفاوتة من القوة الميكانيكية على التجاويف الداخلية والثقوب المغلقة والجسيمات شديدة الالتصاق.

ينص معيار VDA 19.1 صراحةً على أن مواصفات نظافة المكون يجب تحديد إجراء استخلاص واحد معتمد. ولتقييم فعالية عمليات التنظيف المختلفة، يجب إجراء اختبارات مقارنة في ظل ظروف استخلاص متطابقة. وفي حال تعديل طريقة الاستخلاص، يجب إعادة التحقق من صحة قيم حدود النظافة المسموح بها، وتأكيدها بشكل متبادل من قبل كل من المشتري والمورد.
