معايير النظافة الفنية للمختبرات: دليل شامل للإعداد والتشغيل

معايير النظافة الفنية للمختبرات: دليل شامل للإعداد والتشغيل

مدفوعة بالتقدم السريع في مجال التصنيع المتقدم، أنظمة التبريد السائل وفي مجال الآلات الدقيقة، أصبح التحكم في تلوث المكونات بجزيئات صلبة على مستوى الميكرون أمرًا بالغ الأهمية لضمان موثوقية المنتج وعمره التشغيلي. وباعتبارها حلقة وصل رئيسية في أنظمة مراقبة الجودة، اختبار النظافة التقنيةيحظى التصميم القياسي وتشغيل المختبرات المتخصصة باهتمام بالغ في جميع أنحاء الصناعة.

استناداً إلى المواصفات الدولية والمعايير الصناعية السائدة، تحدد هذه المقالة بشكل منهجي الإطار الهندسي ومتطلبات التحكم البيئي والمبادئ التشغيلية الأساسية لبناء نظام متوافق مع المعايير. مختبر النظافة التقنية.

1. الإطار الأساسي: معايير الاختبار الدولية والصناعية

التوحيد القياسي في اختبار النظافة التقنية يُعدّ ذلك أساسيًا لضمان قابلية تكرار البيانات ومقارنتها وموثوقيتها. وتشمل معايير القياس العالمية المعتمدة على نطاق واسع في قطاعي السيارات والمعدات المتطورة ما يلي:

VDA 19.1 و VDA 19.2 (رابطة صناعة السيارات الألمانية)

يُعد معيار VDA 19.1 المعيار الأساسي للمكونات اختبار النظافة. يحدد طرق استخلاص الملوثات (مثل الشطف بالضغط، والتنظيف الداخلي)، وإعداد الأغشية، وتحليل الجسيمات المجهرية، والاختبار الوزني.

ملاحظة فنية:

VDA 19.1 يحذر صراحة من الاستخلاص بالموجات فوق الصوتية نظراً لخطر تآكل المواد الأساسية للمكونات وتوليد حطام اصطناعي، لا يُنصح عموماً باستخدامه كطريقة استخلاص أساسية، كما أن العديد من مصنعي المعدات الأصلية يفرضون قيوداً صارمة على استخدامه.

VDA 19.2 يركز على عمليات التجميع، وتنظيم مكافحة التلوث داخل بيئات الإنتاج، والتعبئة والتغليف، والخدمات اللوجستية.

ISO 16232 (المركبات البرية — نظافة المكونات والأنظمة)

المعيار الدولي ISO 16232، الصادر عن المنظمة الدولية للتوحيد القياسي، هو المعيار العالمي لـ نظافة السياراتبينما تتوافق منهجيتها بشكل وثيق مع VDA 19.1لا تزال هناك اختلافات في رموز حجم الجسيمات، وتعريفات حدود الفراغ، وإجراءات الاختبار؛ لذا، لا يمكن الاعتراف المتبادل بنتائج الاختبار دون توضيح. ويُستخدم هذا النظام على نطاق واسع في سلاسل توريد السيارات، والفضاء، والهيدروليكا الدقيقة.

بالإضافة إلى ذلك، تضع شركات صناعة السيارات الكبرى، ومصنّعو أنظمة نقل الحركة الكهربائية (ثلاثية الكهرباء)، ومورّدو المكونات الهيدروليكية، مواصفات مؤسسية أكثر صرامة استنادًا إلى هذه المعايير العامة. وتحدد هذه المواصفات عتبات كمية لأقصى حجم مسموح به للجسيمات (Lmax)، وعدد الجسيمات المعدنية الصلبة، وحدود التلوث الوزني الكلي.

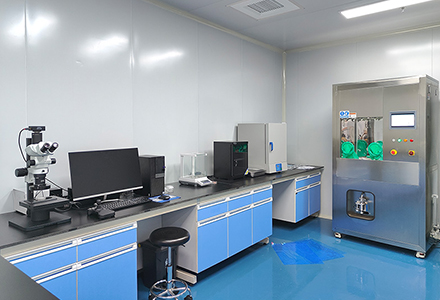

2. التحكم البيئي: تصنيفات غرف الأبحاث النظيفة والمعايير الحرجة

يُعدّ منع التلوث المتبادل الهدف الهندسي الأساسي عند تصميم مختبرات النظافة التقنية. يجب أن يضمن المختبر عدم دخول أي شوائب خارجية إلى النظام أثناء عمليات الاستخلاص أو الترشيح أو الوزن أو التحليل المجهري.

توضيح هام: لا VDA 19.1 ولا ISO 16232 يشترط القانون أن يكون المختبر بأكمله مُجهزًا لتحقيق تصنيف غرفة نظيفة مُحدد. يُمثل مخطط تقسيم المناطق أدناه الممارسات الهندسية الشائعة. بدلاً من ذلك، يُمكن للشركات استخدام بيئة مختبرية قياسية مُقترنة بطاولات أو عوازل نظيفة ذات تدفق صفائحي من الفئة 5 وفقًا لمعيار ISO لتحقيق تحكم موضعي في التلوث.

1. تصنيف مناطق الغرف النظيفة

المنطقة الأساسية الخاضعة للرقابة (استلام العينات والمعالجة المسبقة): يوصى بأن تتوافق مع معيار ISO 14644-1 ISO الفئة 8 (ما يعادل غرفة نظيفة من الفئة 100000).

منطقة استخلاص اللب وتحليل الجسيمات: يوصى بأن يفي بمعيار ISO 14644-1 ISO Class 7 (ما يعادل غرفة نظيفة من الفئة 10000).

محطات عمل محلية عالية الدقة: بالنسبة لاستخلاص المكونات الدقيقة الصغيرة ومعالجة الأغشية، يجب نشر وحدات ترشيح المروحة من الفئة ISO 5 (الفئة 100) لإنشاء بيئة دقيقة فائقة النظافة.

2. مقاييس التحكم البيئي الحرجة

يجب على المختبرات الحفاظ على نظام مراقبة بيئية مستمر على مدار الساعة طوال أيام الأسبوع يركز على:

التحكم في الضغط التفاضلي: حافظ على فرق ضغط إيجابي يتراوح بين +10 باسكال و+15 باسكال بين المناطق النظيفة والمناطق الخارجية غير الخاضعة للتحكم، باستخدام تدرجات الضغط المتتالية لمنع ارتداد الهواء غير المرشح.

التحكم في درجة الحرارة والرطوبةحافظ على درجة حرارة الغرفة عند 22±2 درجة مئوية ورطوبة نسبية تتراوح بين 45% و60%. هذا يقلل من التجاذب الكهروستاتيكي للجسيمات ويثبت استقرار الموازين الدقيقة. يجب منع تدفق الهواء المباشر فوق الميزان.

إدارة القيمة الصافيةيُعدّ اختبار الفراغ المعيار الأمثل للتحقق من نظافة البيئة والمعدات والكواشف. وتستهدف أفضل الممارسات الصناعية قيمة فراغ لا تتجاوز 10% من قيمة العينة المطلوبة (مع اشتراط مواصفات الشركات المصنعة الأصلية الصارمة ألا تتجاوز 5%).

3. هندسة الأجهزة وسير عمل اختبار الحلقة المغلقة

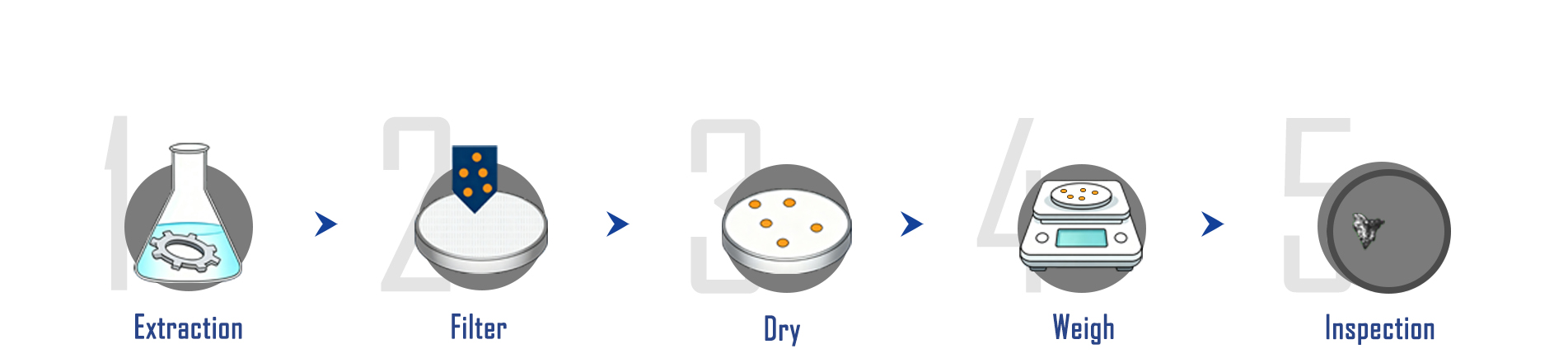

يتطلب مختبر النظافة التقنية الموحد بنية تحتية كاملة ومغلقة للأجهزة: الاستخلاص ➔ الترشيح ➔ تهيئة الأغشية ➔ التحليل الوزني ➔ الفحص المجهري

أنظمة استخلاص النظافة التقنية المعيارية: دمج وظائف الشطف بالضغط والتنظيف الداخلي مع وحدات ترشيح المذيبات ذات الحلقة المغلقة المخصصة (معدل الترشيح 0.2 ميكرومتر) لتقليل تلوث السوائل الخلفية.

أنظمة التحليل الآلي للجسيمات البصريةمجهزة بمجاهر مسح ضوئي آلية عالية الدقة وبرامج تحليل متخصصة. يقوم النظام تلقائيًا بتصنيف الملوثات المعدنية العاكسة وغير المعدنية والليفية، ويولد بيانات توزيع الجسيمات وفقًا لرموز الحجم VDA B–K.

موازين دقيقة وموازين فائقة الدقةيتطلب التحليل الوزني القياسي موازين دقيقة بدقة 0.01 ملغ، بينما تُستخدم الموازين فائقة الدقة لتلبية متطلبات الدقة العالية. يجب أن تحتوي مناطق الوزن على حواجز واقية من التيارات الهوائية، ويجب تثبيت الأغشية بالرطوبة قبل القياس لتجنب أخطاء الكتلة الناتجة عن الرطوبة.

4. إجراءات التشغيل القياسية وإدارة الجودة

لا توفر الأجهزة المتطورة سوى الأساس؛ أما إجراءات التشغيل القياسية الموحدة فتضمن بيانات اختبار موثوقة وقابلة للتكرار بمرور الوقت.

بروتوكولات شؤون الموظفينيجب على الفنيين اجتياز تدريب متخصص والحصول على مؤهلات. داخل منطقة التنظيف الأساسية، يجب على المشغلين ارتداء بدلات غرف نظيفة مضادة للكهرباء الساكنة وقفازات نتريل خالية من البودرة ومنخفضة الانبعاث. يُمنع ارتداء الملابس التي تُطلق الألياف، كما يُحظر استخدام قفازات اللاتكس منعًا باتًا.

التحقق الروتيني من الفراغيجب إجراء اختبارات فارغة قبل العمليات اليومية وقبل/بعد كل دفعة من العينات. تُعتبر نتائج اختبار العينة صالحة فقط عندما تتوافق قيمة الاختبار الفارغ مع حدود الجودة الداخلية.

التحكم في المذيبات والمواد الاستهلاكيةيجب أن تجتاز مذيبات الاستخلاص (مثل الإيزوبروبانول عالي النقاء، وسوائل الهيدروكربون المكررة) فحوصات النقاء عند الاستلام والترشيح الدقيق قبل الاستخدام. كما يجب توحيد مواد الأغشية وخطوات المعالجة المسبقة وإجراءات التخزين بشكل صارم.

ضمان الجودة المعزز: تنفيذ إجراءات التحقق من معدل الاسترداد لأنظمة الاستخلاص، وفرض نقل العينات المغلقة لمنع التلوث بعد أخذ العينات، وأرشفة البيانات الأولية وأغشية الاختبار من أجل تتبع العملية بالكامل.

يُعد إنشاء وتشغيل مختبر النظافة التقنية مبادرة منهجية لهندسة الجودة. ومع تحول التصنيع نحو دقة وتعقيد أعلى، يصبح إنشاء مختبرات متوافقة ومستقرة ودقيقة أمرًا بالغ الأهمية. اختبار النظافة إن القدرة ليست مجرد شرط أساسي لاجتياز عمليات تدقيق الشركات المصنعة للمعدات الأصلية، بل هي أيضاً ركيزة استراتيجية لإدارة مخاطر فشل المكونات ودفع النمو الصناعي عالي الجودة.
